UPS là gì? Giải thích chi tiết từ A-Z về bộ lưu điện UPS

UPS là viết tắt của Uninterruptible Power Supply, tạm dịch là bộ lưu điện. Trong bối cảnh ngày càng phụ thuộc vào các thiết bị điện tử, việc hiểu rõ ups là gì và cách nó hoạt động trở nên thiết yếu. Một bộ UPS không chỉ đơn thuần là ắc quy dự phòng, mà là một hệ thống thông minh giúp bảo vệ thiết bị khỏi các sự cố điện như mất điện đột ngột, sụt áp, tăng áp hoặc nhiễu điện. Bài viết này sẽ cung cấp một cái nhìn toàn diện về UPS, từ khái niệm cơ bản, nguyên lý hoạt động, phân loại, đến cách lựa chọn và sử dụng hiệu quả.

Khái niệm và nguyên lý hoạt động của UPS

UPS là gì?

UPS (Uninterruptible Power Supply) là thiết bị điện tử có khả năng cung cấp điện năng liên tục cho các thiết bị kết nối khi nguồn điện chính bị gián đoạn hoặc dao động. Nó hoạt động như một lớp đệm giữa nguồn điện lưới và thiết bị đầu cuối. Khi điện lưới bình thường, UPS vừa sạc pin bên trong vừa lọc và ổn định điện áp đầu ra. Khi mất điện, UPS chuyển ngay sang chế độ dùng pin, cấp điện trực tiếp đến thiết bị trong một khoảng thời gian nhất định (thường từ vài phút đến vài giờ tùy dung lượng).

Nguyên lý hoạt động cơ bản

Một bộ UPS điển hình bao gồm ba khối chính: bộ chỉnh lưu (rectifier), bộ nghịch lưu (inverter) và ắc quy (battery). Khi có điện lưới, bộ chỉnh lưu biến đổi dòng xoay chiều (AC) thành dòng một chiều (DC) để sạc ắc quy. Đồng thời, bộ nghịch lưu lấy nguồn DC từ pin hoặc từ chỉnh lưu để biến trở lại thành AC cung cấp cho thiết bị. Khi mất điện, bộ nghịch lưu ngay lập tức lấy nguồn từ ắc quy. Thời gian chuyển mạch (transfer time) là yếu tố quyết định: với UPS online thì bằng 0, với UPS offline thì có độ trễ nhỏ (thường dưới 10ms).

Phân loại UPS

Dựa vào cấu trúc và cách thức hoạt động, UPS được chia làm ba loại chính. Mỗi loại có ưu nhược điểm riêng và phù hợp với từng nhóm ứng dụng.

UPS Offline (Standby)

Đây là loại phổ biến và rẻ nhất. Ở chế độ bình thường, thiết bị kết nối trực tiếp vào điện lưới qua UPS. UPS chỉ hoạt động khi phát hiện điện lưới bất thường hoặc mất điện. Thời gian chuyển mạch khoảng 5-10ms. Loại này phù hợp với máy tính gia đình, thiết bị văn phòng nhẹ vì chi phí thấp nhưng không cung cấp khả năng lọc nhiễu tốt.

UPS Line-Interactive

UPS Line-Interactive có thêm bộ ổn áp (AVR – Automatic Voltage Regulation) giúp điều chỉnh điện áp đầu ra mà không cần chuyển sang chế độ pin khi điện áp lưới dao động nhẹ. Thời gian chuyển mạch cũng rất nhanh (2-5ms). Đây là lựa chọn cân bằng giữa giá thành và hiệu suất, phù hợp với máy chủ nhỏ, hệ thống mạng, thiết bị y tế cơ bản.

UPS Online (Double Conversion)

UPS Online hoạt động theo nguyên lý chuyển đổi kép: điện xoay chiều đầu vào luôn được biến đổi thành một chiều rồi lại biến đổi ngược thành xoay chiều đầu ra. Nhờ đó, đầu ra hoàn toàn độc lập với chất lượng điện lưới, cách ly hoàn toàn sự cố. Thời gian chuyển mạch bằng 0. Loại này đắt nhất nhưng cho chất lượng điện sạch nhất, dùng cho máy chủ trung tâm dữ liệu, thiết bị công nghiệp nhạy cảm, phòng thí nghiệm.

Thành phần chính của một bộ UPS

• Ắc quy (Battery): Lõi lưu trữ năng lượng, thường là ắc quy axit-chì kín (VRLA) hoặc lithium-ion. Dung lượng quyết định thời gian dự phòng.
• Bộ chỉnh lưu (Rectifier/Charger): Biến đổi AC thành DC để sạc pin và cấp cho nghịch lưu.
• Bộ nghịch lưu (Inverter): Biến đổi DC thành AC sạch, ổn định để cấp cho tải.
• Bộ chuyển mạch tĩnh (Static Switch): Cho phép chuyển đổi tức thời giữa nguồn lưới và nguồn pin.
• Bộ ổn áp AVR (Automatic Voltage Regulator): Có trong loại Line-Interactive, tự động tăng/giảm điện áp.
• Hệ thống giám sát và điều khiển: Bao gồm vi xử lý, cảm biến, màn hình hiển thị, cổng giao tiếp (USB, RS-232, SNMP).

Lợi ích khi sử dụng UPS

• Bảo vệ thiết bị khỏi mất điện đột ngột: Tránh mất dữ liệu, hỏng ổ cứng, hư hại linh kiện.
• Ổn định điện áp: UPS lọc nhiễu, chống sụt áp, tăng áp, bảo vệ thiết bị khỏi dao động.
• Cung cấp thời gian an toàn để tắt máy: Giúp người dùng tiết kiệm công việc và tắt thiết bị đúng cách.
• Tăng tuổi thọ thiết bị: Điện sạch và ổn định giúp các linh kiện điện tử hoạt động bền hơn.
• Duy trì hoạt động liên tục cho hệ thống quan trọng: Máy chủ mạng, camera, thiết bị y tế cần nguồn điện liên tục.

Hạn chế và nhược điểm cần biết


• Chi phí ban đầu cao: Đặc biệt với UPS Online công suất lớn.
• Tuổi thọ ắc quy có hạn: Ắc quy axit-chì thường chỉ dùng 3-5 năm, cần thay thế định kỳ.
• Chiếm diện tích và tỏa nhiệt: UPS công suất lớn nặng và cần không gian thông thoáng.
• Gây tiếng ồn: Quạt làm mát và rơ-le chuyển mạch có thể tạo ra tiếng ồn.
• Không thể cung cấp điện vô thời hạn: Thời gian dự phòng có giới hạn, phải phụ thuộc vào dung lượng ắc quy và công suất tải.

So sánh các loại UPS

Tiêu chí	UPS Offline	UPS Line-Interactive	UPS Online
Giá thành	Thấp	Trung bình	Cao
Thời gian chuyển mạch	5-10 ms	2-5 ms	0 ms
Khả năng ổn áp	Không có AVR	Có AVR	Có (chuyển đổi kép)
Lọc nhiễu	Kém	Trung bình	Tốt nhất
Hiệu suất	Cao (khi có lưới)	Khá cao	Thấp hơn (do tổn hao chuyển đổi)
Ứng dụng điển hình	Máy tính gia đình, thiết bị văn phòng	Máy chủ nhỏ, hệ thống mạng, thiết bị y tế	Trung tâm dữ liệu, công nghiệp, phòng thí nghiệm

Ứng dụng thực tế của UPS trong đời sống và công nghiệp

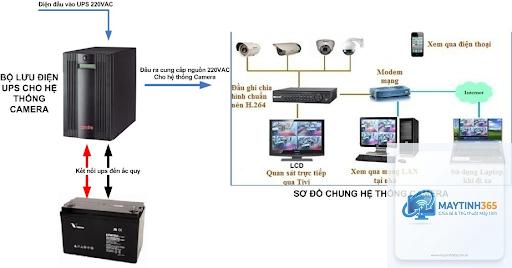

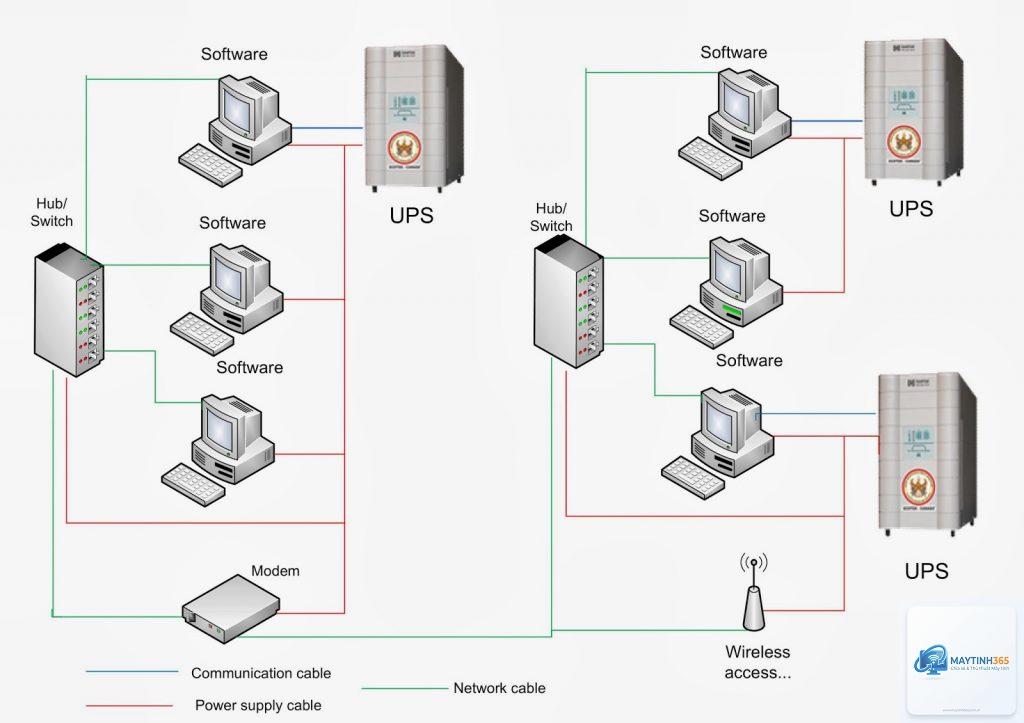

UPS được sử dụng rộng rãi ở nhiều lĩnh vực. Trong gia đình, UPS giúp bảo vệ máy tính, router wifi, tủ lạnh, thiết bị giải trí. Trong văn phòng, UPS đảm bảo máy chủ và hệ thống mạng không bị gián đoạn. Trong y tế, UPS duy trì hoạt động của máy thở, máy siêu âm, hệ thống dữ liệu bệnh án. Trong công nghiệp, UPS cấp điện cho hệ thống SCADA, robot tự động hóa, máy CNC. Thậm chí các trạm viễn thông, ngân hàng, sân bay cũng sử dụng UPS công suất lớn để đảm bảo hoạt động liên tục.

Hướng dẫn chọn mua UPS phù hợp

1. Xác định tổng công suất tải: Tính tổng watt (W) hoặc volt-ampere (VA) của tất cả thiết bị cần bảo vệ. Nên chọn UPS có công suất lớn hơn 20-30% so với tải thực tế.
2. Xác định thời gian dự phòng cần thiết: Thời gian để lưu dữ liệu và tắt máy an toàn (thường 5-15 phút). Nếu cần vận hành lâu, chọn UPS có dung lượng ắc quy lớn hoặc có khả năng gắn thêm pin mở rộng.
3. Chọn loại UPS phù hợp: Dùng offline cho thiết bị thông thường, line-interactive cho máy chủ vừa, online cho hệ thống nhạy cảm.
4. Xem xét các tính năng bổ sung: Cổng giao tiếp (USB/Serial/SNMP) để giám sát, phần mềm tự động tắt máy, khả năng chống surge (TVSS), bảo hành chính hãng.
5. Thương hiệu uy tín: APC, Eaton, CyberPower, Delta, Santak, Schneider Electric là những hãng phổ biến.

Sai lầm thường gặp khi sử dụng UPS


• Dùng UPS cho thiết bị có công suất quá lớn: Khiến UPS bị quá tải, nhanh hỏng pin hoặc tự ngắt.
• Không thay pin định kỳ: Pin UPS sau 3-5 năm sẽ chai, giảm thời gian dự phòng. Nếu không thay, UPS trở nên vô dụng.
• Đặt UPS ở nơi kín, nóng, ẩm: Nhiệt độ cao và độ ẩm làm giảm tuổi thọ pin và linh kiện.
• Cắm UPS vào ổ cắm không tương thích: Dùng dây nối dài kém chất lượng hoặc chia sẻ với thiết bị khác có thể gây nhiễu.
• Không kiểm tra, bảo trì định kỳ: UPS cần được test thường xuyên để phát hiện lỗi sớm.

Lưu ý quan trọng khi sử dụng và bảo quản UPS

• Đọc kỹ hướng dẫn sử dụng trước khi kết nối thiết bị.
• Không đặt UPS gần nguồn nhiệt, ánh nắng trực tiếp hay gần nước.
• Đảm bảo thông gió tốt, để khoảng cách ít nhất 10-15cm xung quanh UPS.
• Không cắm các thiết bị có dòng khởi động lớn (máy in laser, máy photocopy) vào UPS vì dễ gây quá tải.
• Thực hiện test UPS định kỳ (mỗi tháng một lần) để đảm bảo hoạt động chính xác.
• Nếu UPS phát ra tiếng kêu bất thường hoặc tỏa mùi khét, ngắt ngay và gọi bảo hành.

Câu hỏi thường gặp về UPS

UPS khác gì với ổn áp?

Ổn áp chỉ điều chỉnh điện áp đầu ra ổn định nhưng không có ắc quy, nếu mất điện thì thiết bị sẽ tắt. UPS vừa ổn áp (ở loại line-interactive và online) vừa có pin dự phòng để cấp điện khi mất điện.

Thời gian sử dụng UPS tối đa là bao lâu?

Phụ thuộc vào dung lượng ắc quy và công suất tải. Máy tính văn phòng thông thường với UPS 600VA có thể chạy 5-15 phút. Với hệ thống có nhiều pin mở rộng, có thể đạt vài giờ.

UPS có bảo vệ khỏi sét đánh không?

Hầu hết UPS đều có mạch chống sốc (surge protection) giúp giảm thiểu tác động của sét lan truyền qua đường dây điện, nhưng không thể bảo vệ tuyệt đối khỏi sét đánh trực tiếp.

Có thể vừa dùng UPS vừa cắm sạc điện thoại không?

Được, nhưng cần đảm bảo tổng công suất không vượt quá công suất định mức của UPS. Sạc điện thoại tiêu thụ rất ít, không phải vấn đề.

Khi nào cần thay ắc quy UPS?

Khi thấy thời gian dự phòng giảm rõ rệt, UPS phát cảnh báo pin yếu hoặc sau 3-5 năm sử dụng. Nên kiểm tra bằng cách test định kỳ.

Có nên mua UPS đã qua sử dụng?

Không khuyến khích vì pin cũ thường đã chai, các linh kiện bên trong có thể đã suy giảm hiệu suất. Nếu mua, cần kiểm tra kỹ pin và thời gian dự phòng.

Kết luận

Hiểu rõ ups là gì và các đặc điểm kỹ thuật giúp bạn đưa ra quyết định đầu tư thông minh. Một bộ UPS không những bảo vệ dữ liệu, thiết bị mà còn đảm bảo hoạt động ổn định trong mọi điều kiện điện lưới. Tùy vào nhu cầu và ngân sách, bạn có thể chọn loại offline, line-interactive hoặc online. Hãy luôn tuân thủ các lưu ý khi sử dụng để kéo dài tuổi thọ UPS và phát huy tối đa hiệu quả bảo vệ.
