Khi tìm hiểu về cấu trúc bo mạch chủ, khái niệm southbridge là gì thường xuất hiện cùng với northbridge trong kiến trúc chipset truyền thống. Southbridge, hay còn gọi là chip cầu nam, đóng vai trò điều phối các thiết bị ngoại vi và cổng kết nối tốc độ thấp. Đây là một trong hai thành phần chính của chipset trên bo mạch chủ, đảm nhận việc quản lý dữ liệu từ ổ cứng, cổng USB, âm thanh, mạng và các khe cắm mở rộng. Hiểu rõ southbridge giúp người dùng đánh giá đúng khả năng mở rộng và hiệu năng tổng thể của hệ thống máy tính.

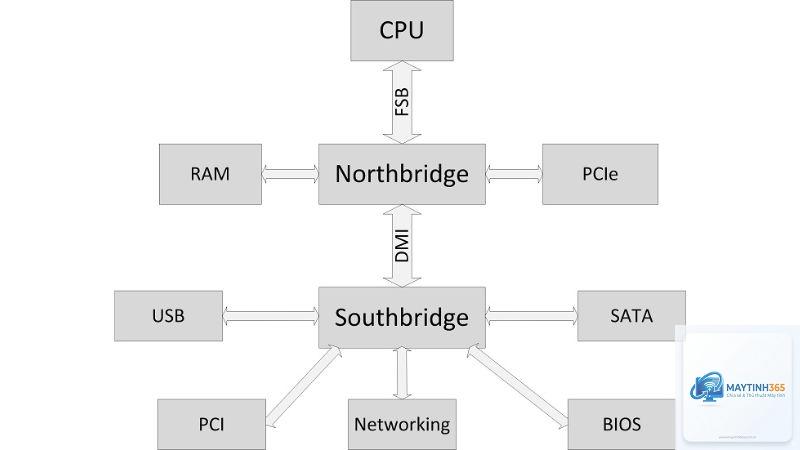

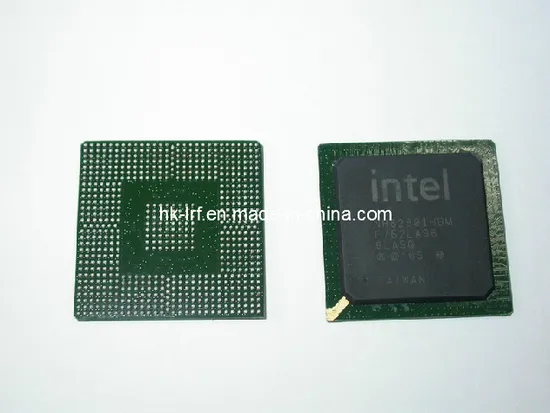

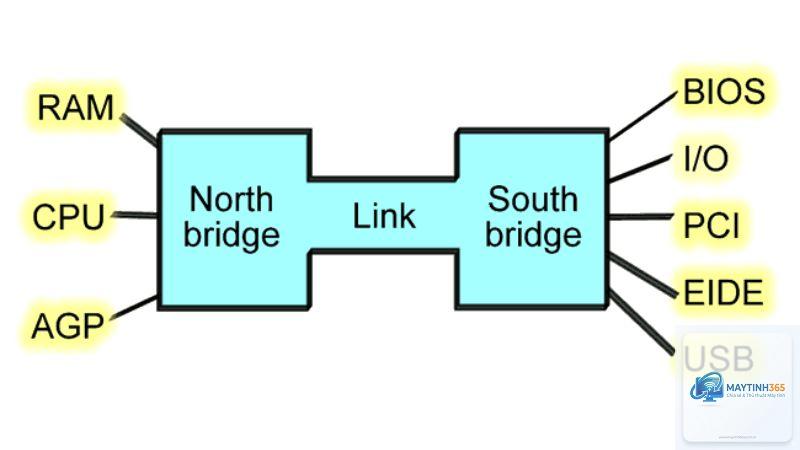

Southbridge là một chip điều khiển nằm ở phía dưới của bo mạch chủ, thường được gọi là chip cầu nam. Trong kiến trúc chipset hai chip phổ biến trước đây, southbridge kết nối trực tiếp với northbridge thông qua bus nội bộ, từ đó giao tiếp với CPU. Vai trò chính của southbridge là xử lý các thiết bị I/O không yêu cầu băng thông cực cao, giúp giảm tải cho CPU và northbridge.

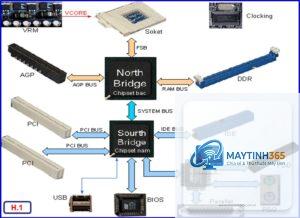

Tên gọi “cầu nam” xuất phát từ vị trí của nó trên sơ đồ bo mạch chủ: northbridge nằm gần CPU (phía bắc), còn southbridge nằm xa hơn về phía nam. Southbridge hoạt động như một trung tâm kết nối cho hầu hết các cổng và khe cắm mà người dùng tương tác hàng ngày. Nó quản lý các bus như PCI, SATA, USB, âm thanh, Ethernet và các thiết bị legacy.
Lịch sử phát triển của southbridge
Vào cuối những năm 1990, kiến trúc chipset hai chip (northbridge + southbridge) trở nên phổ biến với các dòng chipset Intel 440BX, VIA Apollo Pro, và AMD 750. Northbridge chịu trách nhiệm kết nối CPU với RAM và card đồ họa (AGP/PCIe), trong khi southbridge quản lý các thiết bị còn lại. Thiết kế này giúp tối ưu hóa chi phí và khả năng mở rộng.
Tuy nhiên, từ khoảng năm 2010, Intel và AMD bắt đầu tích hợp northbridge vào CPU (gọi là “uncore” hoặc “system agent”). Điều này làm giảm vai trò của chipset xuống chỉ còn một chip duy nhất, nhưng vẫn giữ tên southbridge trong các tài liệu kỹ thuật. Ví dụ, chipset Intel Z690 hay AMD X570 thực chất là southbridge hiện đại, đảm nhận gần như toàn bộ chức năng của chip cầu nam cũ.
Southbridge đảm nhiệm nhiều nhiệm vụ quan trọng trong hệ thống máy tính. Southbridge cũng quản lý các cổng PATA (IDE) cũ.
Cổng kết nối ngoại vi: cung cấp các cổng USB (từ USB 1.1 đến USB 3.2 Gen2), cổng PS/2 cho chuột và bàn phím legacy, cổng LPT và COM trên các bo mạch chủ cũ.
Âm thanh và mạng: tích hợp bộ điều khiển âm thanh (HD Audio hoặc AC’97) và bộ điều khiển Ethernet (thường là chuẩn Gigabit LAN).
Khe cắm mở rộng: quản lý các khe PCI (thường dùng cho card âm thanh, card capture) và PCIe lanes từ chipset, ngoài các lane trực tiếp từ CPU.
Đồng hồ thời gian thực (RTC) và quản lý nguồn: duy trì thời gian hệ thống, xử lý các chế độ ngủ (S1, S3, S4, S5) và Wake-on-LAN.
Giao tiếp với BIOS và các thiết bị legacy: quản lý SPI flash cho BIOS, hỗ trợ LPC bus cho Super I/O và các chip quản lý khác.
So sánh southbridge và northbridge
Để hiểu rõ hơn về southbridge là gì, cần phân biệt với northbridge. 0/3.0 từ chipset)
Cao hơn (FSB, HyperTransport, PCIe trực tiếp)
Tần số hoạt động
Thấp hơn, ít sinh nhiệt
Cao hơn, thường cần tản nhiệt chủ động
Khả năng nâng cấp
Hầu như không, vì hàn chết trên bo mạch
Tương tự, hàn chết (trên hệ thống cũ)
Xu hướng hiện tại
Vẫn tồn tại dưới dạng chipset duy nhất
Đã tích hợp vào CPU từ năm 2010
Như vậy, trong khi northbridge chịu trách nhiệm cho các tác vụ yêu cầu băng thông cao, southbridge xử lý mọi thứ còn lại. Sự phân chia này giúp tối ưu hiệu năng tổng thể và giảm độ phức tạp của thiết kế bo mạch.
Ứng dụng thực tế của southbridge trong hệ thống máy tính
Southbridge ảnh hưởng trực tiếp đến khả năng mở rộng và tốc độ truyền tải dữ liệu của các thiết bị ngoại vi. Một số ví dụ cụ thể:
Tốc độ ổ cứng SSD: Nếu southbridge chỉ hỗ trợ SATA 3.0 (6 Gbps) thay vì SATA 3.2 (16 Gbps), tốc độ đọc/ghi tuần tự của SSD SATA sẽ bị giới hạn ở mức khoảng 560 MB/s.
Cổng USB: Các bo mạch chủ dùng chipset H610 thường có ít cổng USB 3.2 Gen2 hơn so với chipset Z790, do giới hạn số làn PCIe từ southbridge.
Khe cắm M.2 NVMe: Trên nhiều bo mạch chủ, khe M.2 thứ hai hoặc thứ ba được kết nối qua southbridge, nên tốc độ có thể thấp hơn khe M.2 từ CPU nếu chipset có băng thông PCIe hạn chế.
Card mạng và âm thanh: Chất lượng âm thanh và khả năng xử lý mạng tích hợp phụ thuộc vào chip âm thanh (Realtek ALC) và chip Ethernet (Intel I225-V) do southbridge quản lý.
Khi xây dựng một hệ thống máy tính, việc chọn chipset phù hợp (tức southbridge hiện đại) quyết định số lượng cổng kết nối, hỗ trợ RAID, và khả năng ép xung bus (trên các nền tảng cũ).
Lợi ích và hạn chế của southbridge
Lợi ích
Giảm tải cho CPU và northbridge trong xử lý I/O, giúp hệ thống ổn định hơn.
Cho phép nhà sản xuất bo mạch chủ linh hoạt bổ sung nhiều cổng kết nối khác nhau.
Chi phí thấp hơn so với việc tích hợp tất cả chức năng vào CPU, giúp giảm giá thành bo mạch chủ.
Hỗ trợ các chuẩn kết nối cũ (PCI, IDE) để đảm bảo tương thích ngược.
Hạn chế
Băng thông kết nối giữa southbridge và phần còn lại của hệ thống (qua DMI hoặc bus tương tự) thấp hơn so với các kết nối trực tiếp từ CPU, có thể gây nghẽn cổ chai khi nhiều thiết bị hoạt động đồng thời.
Không thể nâng cấp southbridge độc lập; nếu muốn thay đổi, người dùng phải thay toàn bộ bo mạch chủ.
Trên các hệ thống cũ, southbridge thường thiếu hỗ trợ các chuẩn mới như USB 3.0, SATA 6Gbps, buộc người dùng phải dùng card mở rộng.
Các sai lầm thường gặp khi tìm hiểu về southbridge
Nhầm lẫn giữa southbridge và chipset: Nhiều người cho rằng chipset là một chip duy nhất. Thực tế, chipset gồm northbridge và southbridge (hoặc chỉ còn southbridge trên hệ thống hiện đại).
Cho rằng southbridge không quan trọng: Tuy không ảnh hưởng đến tốc độ xử lý CPU, southbridge quyết định số lượng cổng USB, M.2 hỗ trợ, và khả năng mở rộng. Chọn chipset rẻ có thể giới hạn nâng cấp sau này.
Bỏ qua tản nhiệt cho southbridge: Mặc dù tỏa nhiệt ít hơn northbridge, các chipset cao cấp như X570 hay Z790 vẫn cần tản nhiệt tích cực vì có nhiều làn PCIe 4.0/5.0 hoạt động.
Tin rằng southbridge hoàn toàn biến mất: Trên thực tế, khái niệm southbridge vẫn tồn tại dưới dạng Platform Controller Hub (PCH) của Intel hoặc Fusion Controller Hub (FCH) của AMD.
Lưu ý quan trọng khi đánh giá southbridge trên bo mạch chủ
Khi mua hoặc nâng cấp bo mạch chủ, cần xem xét các thông số sau của southbridge (chipset):
Số làn PCIe: Chipset càng nhiều làn PCIe (ví dụ 24 làn trên Z790 so với 12 làn trên H610) cho phép kết nối nhiều thiết bị NVMe và card mở rộng hơn.
Hỗ trợ USB và SATA: Kiểm tra số lượng cổng USB 3.2 Gen2x2 (20 Gbps), cổng USB-C, và cổng SATA 3. Ghi chú: một số chipset chỉ hỗ trợ tối đa 6 cổng SATA.
Hỗ trợ RAID và công nghệ lưu trữ: Các chipset cao cấp hỗ trợ RAID 0/1/5/10, Intel Rapid Storage Technology (IRST) hoặc AMD StoreMI.
Tương thích với CPU: Mỗi chipset chỉ tương thích với một socket nhất định. Ví dụ: chipset LGA1700 (Intel) không thể dùng với CPU LGA1200.
Nhiệt độ và tản nhiệt: Trên các bo mạch chủ tầm trung, chipset thường có tản nhiệt nhôm đơn giản. Nếu cần ép xung hoặc sử dụng nhiều thiết bị, nên chọn bo mạch có tản nhiệt chủ động hoặc tản nhiệt lớn hơn.
Southbridge có ảnh hưởng đến hiệu năng chơi game không?
Southbridge không ảnh hưởng trực tiếp đến FPS trong game, nhưng nếu chipset có băng thông hạn chế, việc kết nối nhiều ổ SSD NVMe hoặc card capture cùng lúc có thể gây giật lag do nghẽn bus DMI. Với hầu hết người dùng, chipset tầm trung (B660, B550) là đủ cho gaming.
Southbridge có thể nâng cấp được không?
Không. Southbridge được hàn cố định trên bo mạch chủ. Cách duy nhất để nâng cấp là thay bo mạch chủ mới có chipset cao cấp hơn.
Sự khác biệt giữa southbridge của Intel và AMD?
Intel gọi chipset của mình là Platform Controller Hub (PCH), trong khi AMD gọi là Fusion Controller Hub (FCH). Về chức năng, cả hai đều quản lý I/O tương tự. Tuy nhiên, Intel sử dụng bus DMI (phiên bản 3.0 hoặc 4.0) để kết nối PCH với CPU, còn AMD sử dụng PCIe 4.0 (trên AM5) hoặc đường bus riêng. Các chipset AMD thường có nhiều làn PCIe 4.0 hơn cho lưu trữ so với Intel ở cùng phân khúc giá.
Tại sao southbridge ngày càng ít được nhắc đến?
Vì hầu hết các chức năng của northbridge đã được tích hợp vào CPU, chipset hiện nay chỉ còn đảm nhận vai trò của southbridge cũ. Các hãng như Intel và AMD gọi trực tiếp bằng tên chipset (Z790, X670, B760…) thay vì dùng thuật ngữ southbridge. Tuy nhiên, bản chất vẫn là chip cầu nam quản lý các kết nối ngoại vi.
Kết luận
Southbridge là thành phần không thể thiếu trong kiến trúc bo mạch chủ truyền thống và vẫn tồn tại dưới dạng chipset hiện đại. Hiểu rõ southbridge là gì giúp người dùng đưa ra lựa chọn đúng đắn khi mua bo mạch chủ, đặc biệt về khả năng mở rộng cổng kết nối, hỗ trợ lưu trữ và các tính năng đặc thù. Dù không ảnh hưởng đến tốc độ CPU, nhưng một southbridge yếu có thể trở thành điểm nghẽn khi kết nối nhiều thiết bị ngoại vi. Khi xây dựng hệ thống, hãy cân nhắc nhu cầu thực tế về số lượng cổng M.2, USB, và khả năng RAID để chọn chipset phù hợp nhất. Nhờ sự tiến hóa của công nghệ, các chipset ngày nay đã trở nên mạnh mẽ và linh hoạt hơn, giúp đáp ứng tốt mọi tác vụ từ văn phòng đến đồ họa chuyên nghiệp và chơi game.
