Mesh Shader là gì? Cách mạng hóa xử lý đồ họa trong kiến trúc GPU hiện đại

Trong thế giới đồ họa máy tính, sự ra đời của mesh shader đánh dấu một bước ngoặt lớn, thay đổi cách GPU xử lý hình học và đối tượng 3D. Không còn bị giới hạn bởi pipeline cố định truyền thống, mesh shader mang đến sự linh hoạt và hiệu năng vượt trội, đặc biệt trong các tác vụ phức tạp như tạo địa hình, hiệu ứng hạt, hay mô hình có số lượng polygon cực lớn. Vậy mesh shader là gì và tại sao nó lại quan trọng đến vậy?

Định nghĩa Mesh Shader – Sự thay thế cho Pipeline đồ họa cổ điển

Mesh shader là một shader stage (giai đoạn xử lý) mới trong GPU pipeline, được giới thiệu lần đầu bởi NVIDIA với kiến trúc Turing (dòng GeForce RTX 20 series) và sau đó được áp dụng rộng rãi trong các API đồ họa hiện đại như DirectX 12 Ultimate và Vulkan. Thay vì tuân theo luồng xử lý tuần tự cứng nhắc gồm vertex shader, hull shader, domain shader, geometry shader, và pixel shader, mesh shader hợp nhất nhiều công đoạn thành một hoặc hai shader linh hoạt hơn.

Về bản chất, mesh shader cho phép lập trình viên kiểm soát trực tiếp cách GPU tạo ra các primitive (tam giác, điểm, đường) từ dữ liệu đầu vào. Nó bao gồm hai phần chính: task shader (tùy chọn) và mesh shader. Task shader có nhiệm vụ xử lý cấp cao, chia nhỏ workload thành các work groups. Mesh shader sau đó sẽ tạo ra output geometry mà không cần qua các bước trung gian cứng nhắc.

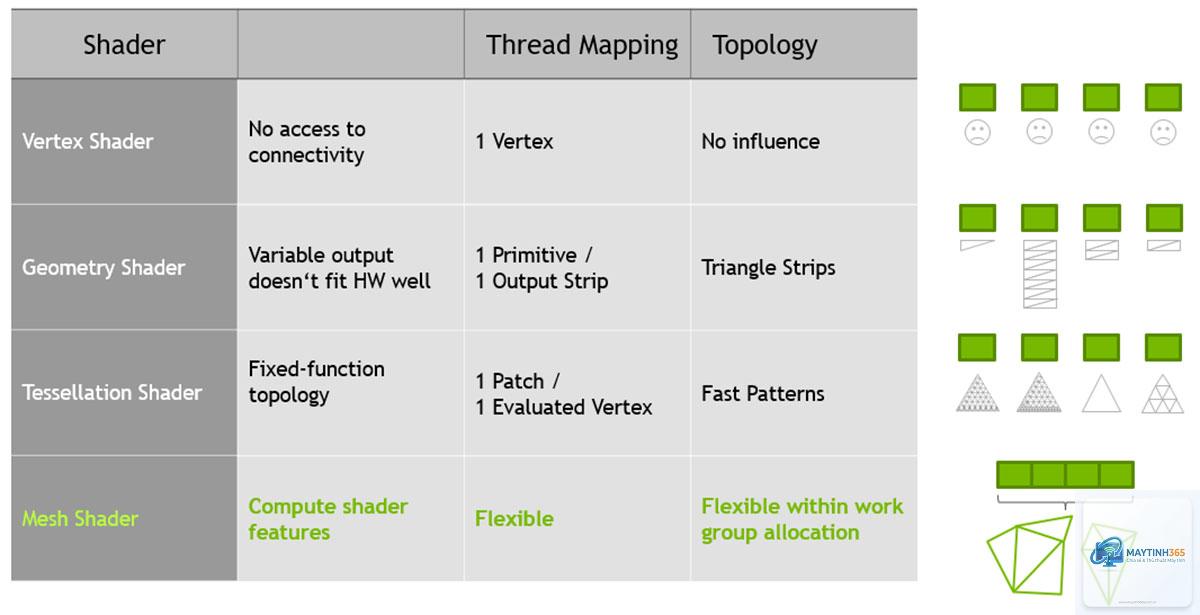

So sánh chi tiết: Mesh Shader vs Pipeline Vertex/Geometry truyền thống

Để hiểu rõ lợi thế của mesh shader, cần so sánh trực tiếp với pipeline cũ. Bảng dưới đây tổng hợp sự khác biệt chính:

Tiêu chí	Pipeline truyền thống (Vertex/Geometry/Hull/Domain)	Mesh Shader Pipeline
Luồng xử lý	Tuần tự, cố định: Input Assembler → Vertex Shader → (Tessellation) → Geometry Shader → Rasterizer	Linh hoạt: Task Shader (tùy chọn) → Mesh Shader → Rasterizer
Khả năng tạo geometry động	Hạn chế, chỉ qua geometry shader – thường chậm và giới hạn output	Tạo được số lượng primitive rất lớn, dễ dàng tạo geometry theo chương trình
Bộ nhớ và băng thông	Dễ bị nghẽn cổ chai do phải lưu trữ intermediate data giữa các stage	Giảm đáng kể intermediate storage, tận dụng shared memory trong workgroups
Hiệu suất với geometry phức tạp	Kém, đặc biệt với nano geometry (hàng triệu tam giác nhỏ) hoặc displacement mapping	Vượt trội, nhờ khả năng xử lý song song và loại bỏ overhead của fixed-function units
Hỗ trợ phần cứng	Mọi GPU từ trước đến nay	Yêu cầu GPU thế hệ mới (NVIDIA Turing trở lên, AMD RDNA 2 trở lên, Intel Xe)

Một điểm quan trọng: mesh shader không chỉ đơn thuần là thay thế geometry shader. Nó thay thế cả công đoạn input assembler, vertex shader, tessellation, và geometry shader. Nhờ vậy, các tác vụ như tạo lưới từ compute buffer, culling frustum, hay LOD ngay trong shader đều trở nên khả thi và hiệu quả hơn nhiều.

Cách thức hoạt động của Mesh Shader

Mesh shader hoạt động dựa trên mô hình workgroup tương tự compute shader. Mỗi thread group xử lý một phần nhỏ của dữ liệu đầu vào và tạo ra output geometry. Cụ thể:

• Task shader (amplification shader): Được gọi tùy chọn, có nhiệm vụ quyết định có nên xử lý một workgroup hay không, và nếu có thì bao nhiêu mesh shader thread groups sẽ được sinh ra. Nó thường dùng để thực hiện culling cấp cao hoặc chia nhỏ workload.
• Mesh shader: Nhận dữ liệu từ task shader hoặc trực tiếp từ API. Mỗi thread trong mesh shader có thể đọc dữ liệu, thực hiện tính toán, và cuối cùng ghi output gồm một mảng vertices và các primitive (triangle list, triangle strip, point list…).

Quy trình xử lý có thể tóm tắt: Dữ liệu đầu vào (ví dụ mảng các điểm ảnh hưởng, tham số procedural) → Task shader tính toán visibility, LOD, chia work → Mỗi mesh shader workgroup nhận một block dữ liệu → Thực hiện song song vertex load, vertex shading, primitive generation, và primitive shading trong cùng một shader → Output vertices và primitives được gửi trực tiếp đến rasterizer.

Ví dụ minh họa: Khi render một cánh đồng cỏ với hàng triệu cọng cỏ, mesh shader có thể nhận vào một mảng các tọa độ và type, tự động tạo ra các tam giác mô phỏng từng cọng cỏ mà không cần qua vertex buffer hay index buffer riêng lẻ. Điều này giảm tải cho CPU và băng thông memory đáng kể.

Lợi ích và ưu điểm của Mesh Shader

Việc áp dụng mesh shader mang lại nhiều lợi thế rõ rệt, đặc biệt cho các ứng dụng đồ họa nặng:

• Tăng hiệu suất với geometry động: Các kỹ thuật như tesselation động, displacement mapping, hay rendering thực vật (grass, leaves, fur) được tối ưu hơn 2-4 lần so với pipeline cũ, theo các benchmark từ NVIDIA với tựa game “Wolfenstein: Youngblood”.
• Giảm bottleneck CPU-GPU: Thay vì CPU phải tạo ra nhiều draw calls nhỏ, mesh shader cho phép CPU chỉ gửi một vài draw calls lớn, GPU tự xử lý nội bộ. Điều này giảm overhead driver và tăng throughput.
• Tiết kiệm bộ nhớ: Không cần lưu trữ nhiều intermediate vertex buffers hay index buffers trên VRAM. Các dữ liệu có thể được sinh ra trực tiếp trong shader và chỉ tồn tại trong thời gian ngắn.

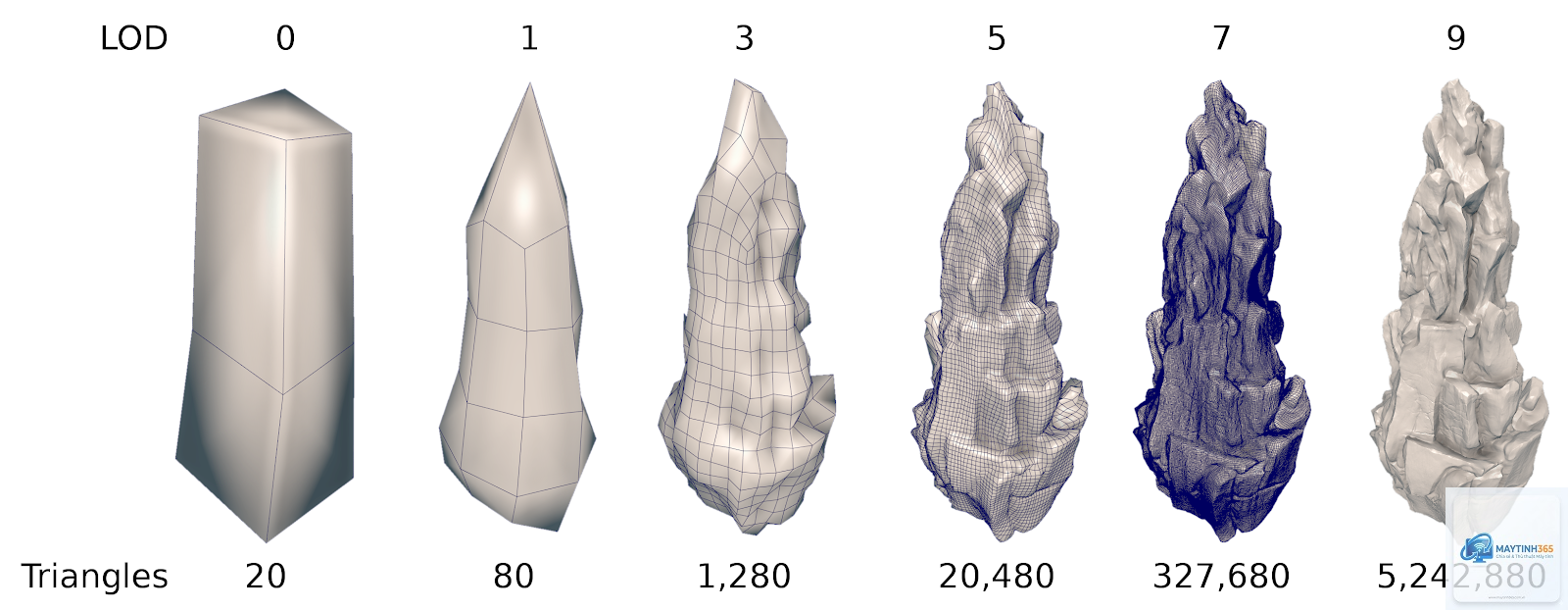

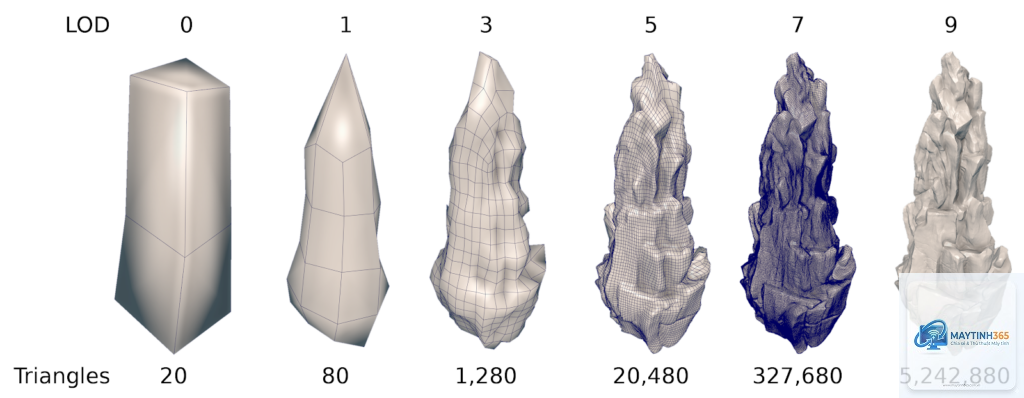

• Linh hoạt trong thuật toán: Lập trình viên có thể dễ dàng thực hiện frustum culling, occlusion culling, LOD selection ngay trong task shader, tránh việc xử lý những đối tượng không nhìn thấy.
• Hỗ trợ các hiệu ứng phức tạp: Mesh shader là nền tảng cho các kỹ thuật như Nanite của Unreal Engine 5 (dù Nanite dùng software rasterization kết hợp), hay các hệ thống particle và procedural geometry phức tạp.

Hạn chế và yêu cầu phần cứng



Dù mạnh mẽ, mesh shader không phải là giải pháp vạn năng. Nó tồn tại một số hạn chế:

• Yêu cầu phần cứng tương đối mới: Để sử dụng mesh shader, cần GPU hỗ trợ DirectX 12 Ultimate hoặc Vulkan 1.3. Cụ thể: NVIDIA GeForce RTX 20 series trở lên, AMD Radeon RX 6000 series trở lên (RDNA 2), Intel Arc Alchemist trở lên. Các GPU cũ không thể chạy mesh shader.
• Phức tạp trong lập trình: Việc tối ưu mesh shader đòi hỏi hiểu sâu về GPU architecture, cách quản lý shared memory, thread synchronization, và primitive compaction. Không dễ cho người mới.
• Không phải lúc nào cũng nhanh hơn: Với các mô hình đơn giản, ít geometry, pipeline truyền thống đôi khi vẫn nhanh hơn do overhead cố định của mesh shader. Nó phát huy tối đa khi xử lý số lượng primitive lớn (hàng trăm nghìn đến hàng triệu).
• Hạn chế tương thích ngược: Ứng dụng viết bằng mesh shader không thể chạy trên GPU cũ. Do đó, các nhà phát triển game thường phải duy trì hai pipeline để hỗ trợ nhiều thiết bị.

Ứng dụng thực tế của Mesh Shader trong Game và Đồ họa

Mesh shader đã và đang được áp dụng trong nhiều sản phẩm thương mại, đặc biệt là các tựa game AAA và công cụ đồ họa chuyên nghiệp:

• Cyberpunk 2077 (bản RT Overdrive): Sử dụng mesh shader cho việc render các chi tiết cityscape, giúp tăng FPS ở khu vực đông đúc nhờ culling hiệu quả.
• Microsoft Flight Simulator: Áp dụng mesh shader để render địa hình với hàng tỷ polygon dữ liệu từ Bing Maps, tạo ra cảnh quan cực kỳ chi tiết mà không sụt giảm hiệu suất.
• Unreal Engine 5 (kết hợp): Mặc dù Nanite sử dụng software rasterization, nhưng mesh shader vẫn được dùng cho các đối tượng không dùng Nanite, như particle systems hay các hiệu ứng GPU-driven.
• Blender và các phần mềm DCC: Các tính năng viewport rendering mới hỗ trợ mesh shader để preview các mô hình có độ phân giải cao nhanh hơn.
• Gran Turismo 7 trên PS5: Dùng mesh shader để render xe hơi với độ chi tiết cao và môi trường xung quanh, duy trì 60fps ổn định.

Một số liệu thực tế: Trong một demo của NVIDIA với scene “The Apartment”, mesh shader giúp tăng hiệu suất 50% so với pipeline truyền thống khi render cùng một lượng geometry, chủ yếu nhờ giảm số lượng draw calls và tối ưu bộ nhớ.

Sai lầm thường gặp khi làm việc với Mesh Shader



Các lập trình viên mới tiếp cận mesh shader dễ mắc phải một số lỗi phổ biến sau:

1. Không quản lý shared memory hiệu quả: Mesh shader workgroups có quyền truy cập shared memory rất nhanh, nhưng nếu lạm dụng hoặc không đồng bộ hóa đúng, có thể gây race condition và sai kết quả.
2. Output primitive quá lớn cho một workgroup: Mỗi mesh shader có giới hạn về số vertices và primitives (ví dụ tối đa 256 vertices hoặc 512 primitives trên Turing). Cố gắng output vượt quá sẽ dẫn đến lỗi hoặc giảm hiệu suất.
3. Bỏ qua culling ở task shader: Nếu không dùng task shader để loại bỏ các workgroup không nhìn thấy, mesh shader vẫn phải xử lý toàn bộ, giảm lợi ích.
4. Copy code từ compute shader một cách máy móc: Mesh shader có cấu trúc khác biệt, cần chú ý đến primitive output buffer và payload layout.
5. Không tận dụng index buffer hay primitive compaction: Output primitive có thể bị trùng lặp vertex dữ liệu, gây lãng phí. Cần tối ưu bằng cách sử dụng index buffer trong output.

Lưu ý quan trọng khi triển khai Mesh Shader trong dự án

Để đạt hiệu quả cao nhất, cần cân nhắc những điểm sau:

• Chọn workload phù hợp: Mesh shader thực sự phát huy thế mạnh khi số lượng primitive động, lớn (hàng trăm nghìn đến vài triệu). Với các mesh tĩnh, ít polygon, pipeline truyền thống vẫn là lựa chọn an toàn.
• Kiểm tra driver và API hỗ trợ: Dù DirectX 12 Ultimate đã chuẩn hóa mesh shader, nhưng một số driver cũ có bug. Luôn cập nhật driver và kiểm tra trên nhiều GPU khác nhau.
• Duy trì fallback pipeline: Vì không phải người dùng nào cũng có GPU hỗ trợ mesh shader, hãy viết code dự phòng bằng pipeline cũ để đảm bảo tương thích.
• Profiling là chìa khóa: Sử dụng công cụ như NVIDIA Nsight Graphics, AMD Radeon GPU Profiler để đo lường hiệu suất cụ thể của từng workgroup, từ đó tối ưu số thread, shared memory, và output size.

FAQ – Những câu hỏi thường gặp về Mesh Shader

Mesh shader có thể thay thế hoàn toàn vertex shader không?

Về lý thuyết, có thể. Nhưng thực tế, mesh shader được thiết kế để thay thế toàn bộ pipeline hình học (vertex, tessellation, geometry). Tuy nhiên, trong nhiều ứng dụng hiện tại, người ta vẫn kết hợp cả hai tùy tình huống. Mesh shader mạnh hơn cho geometry động, còn vertex shader đơn giản hơn cho các mesh tĩnh.

Làm thế nào để bắt đầu học mesh shader?

Bắt đầu bằng cách đọc tài liệu DirectX 12 Mesh Shader Specification hoặc Vulkan Mesh Shader Extension. Sau đó thực hành với các mẫu code từ Microsoft, NVIDIA, AMD. Các tutorial về GPU-driven rendering cũng rất hữu ích. Nên có kiến thức nền tảng về compute shader và đồ họa real-time.

Mesh shader có được dùng trong console không?

Có. PlayStation 5 và Xbox Series X/S đều hỗ trợ mesh shader thông qua API đồ họa riêng của từng máy (GNM cho PS5, DirectX 12 cho Xbox). Đây là lý do các tựa game trên console thế hệ mới có detail geometry cao hơn hẳn.

Mesh shader có liên quan gì đến ray tracing không?

Không trực tiếp, nhưng chúng thường đi cùng nhau. Mesh shader xử lý geometry, còn ray tracing xử lý ánh sáng. Tuy nhiên, mesh shader có thể tạo ra acceleration structures cho ray tracing hiệu quả hơn.

Tại sao mesh shader lại ít được sử dụng hơn compute shader?

Mặc dù mesh shader linh hoạt, nó vẫn là một phần của graphics pipeline, phải tuân theo các quy tắc của rasterizer. Compute shader tự do hơn, có thể dùng cho nhiều mục đích ngoài đồ họa. Tuy nhiên, xu hướng đang thay đổi khi ngày càng nhiều engine chuyển sang GPU-driven rendering dựa trên mesh shader.

Kết luận

Mesh shader không chỉ là một tính năng kỹ thuật mới, mà là một sự thay đổi nền tảng trong cách GPU xử lý hình học. Nó giải phóng sức mạnh song song vốn có của GPU, cho phép tạo ra những thế giới ảo chi tiết và sống động hơn với hiệu suất cao hơn. Dù yêu cầu phần cứng tương đối cao và kiến thức lập trình chuyên sâu, nhưng lợi ích mà mesh shader mang lại là quá rõ ràng để các nhà phát triển đồ họa chuyên nghiệp có thể bỏ qua. Đối với những ai muốn tối ưu hiệu suất render geometry động, đây chính là công cụ đáng đầu tư thời gian học hỏi nhất trong vài năm trở lại đây.
