Trong quá trình lắp ráp máy tính, đặc biệt là khi chọn nguồn và bo mạch chủ, bạn sẽ thường xuyên bắt gặp thuật ngữ “EPS 8 pin”. Đây là một trong những đầu cắm quan trọng nhất quyết định khả năng vận hành ổn định của CPU. Nếu bạn đang thắc mắc eps 8 pin là gì, nó khác gì với đầu PCIe 8 pin và tại sao nó lại cần thiết cho hệ thống, thì bài viết này sẽ giải đáp mọi vấn đề một cách chi tiết. Từ khái niệm cơ bản, cấu tạo, cách phân biệt cho đến ứng dụng thực tế, tất cả đều được trình bày rõ ràng, dễ hiểu.

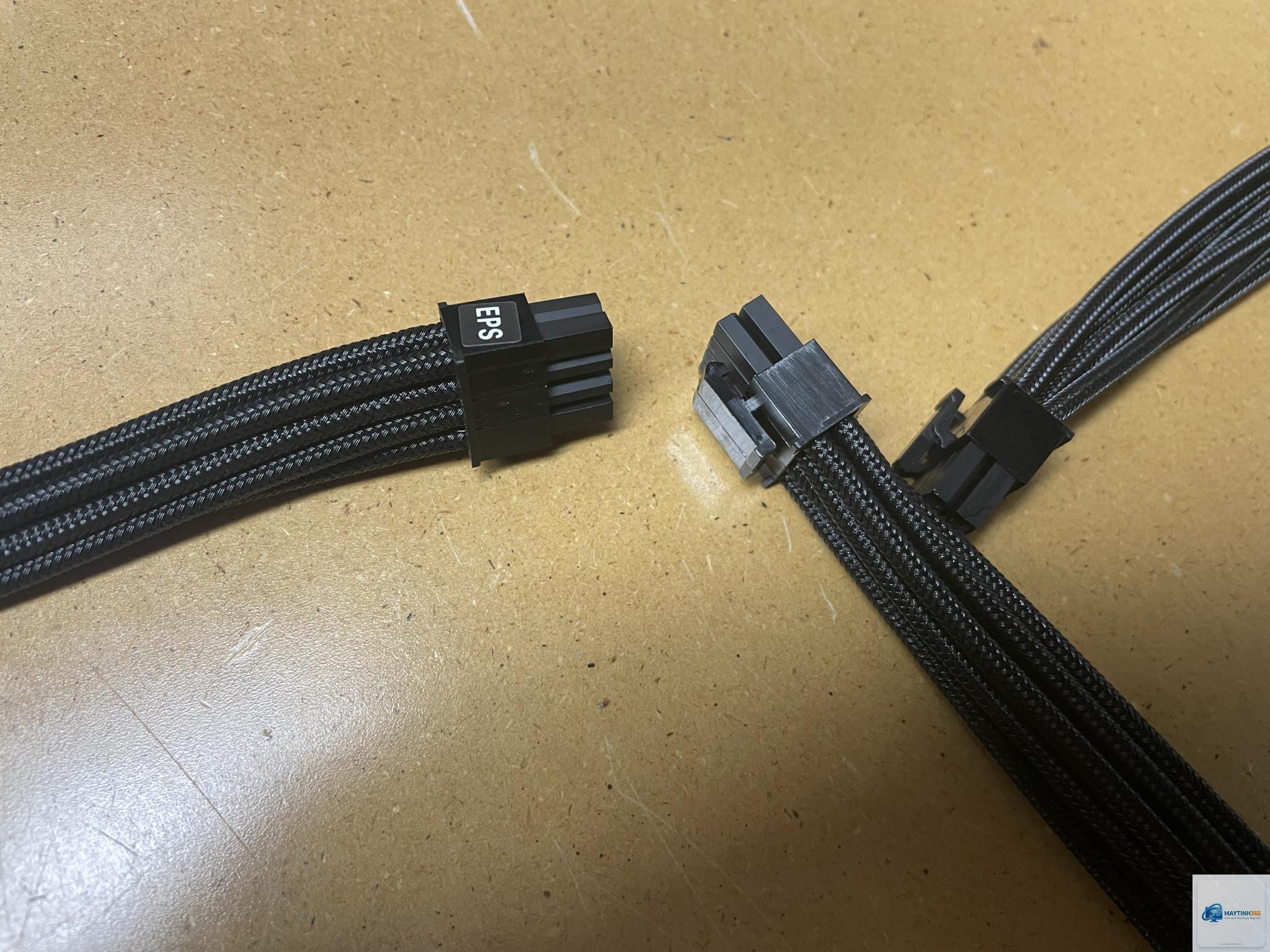

EPS 8 pin (viết tắt của Entry-Level Power Supply Specification 8-pin) là một loại đầu cắm nguồn điện chuyên dụng được thiết kế để cung cấp năng lượng trực tiếp cho bộ vi xử lý (CPU) trên bo mạch chủ. Tiêu chuẩn EPS do Intel phát triển, ban đầu dành cho các máy chủ và workstation, nhưng sau đó trở nên phổ biến trên các bo mạch chủ dành cho người dùng phổ thông và game thủ.
Đầu cắm này bao gồm 8 chân (pin) được bố trí trong một khối nhựa hình chữ nhật, thường có màu đen hoặc vàng. Mỗi chân đảm nhiệm vai trò truyền tải dòng điện với điện áp 12V, giúp CPU hoạt động ổn định ngay cả khi ở mức tải cao. Về cơ bản, EPS 8 pin là sự mở rộng và nâng cấp từ đầu cắm 4 pin ATX12V trước đó, đáp ứng nhu cầu điện năng ngày càng lớn của các dòng CPU đa nhân, cao cấp.
Bản chất của đầu nối này là đảm bảo CPU nhận đủ dòng điện mà không bị sụt áp hay nhiễu. Nếu thiếu các chân cấp nguồn EPS, máy tính có thể gặp tình trạng không khởi động, thường xuyên treo, reset hoặc thậm chí hỏng linh kiện trong dài hạn.
Cấu Tạo và Chức Năng Của Từng Chân Trên Đầu EPS 8 Pin

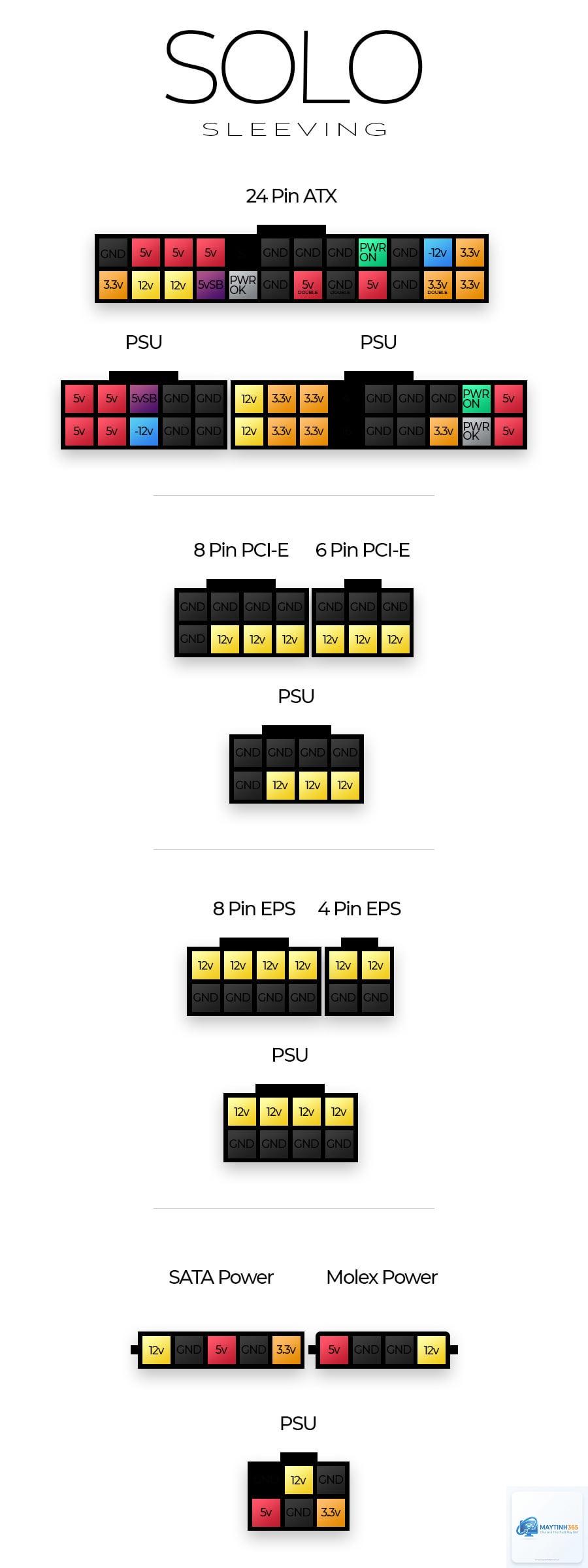

Để hiểu rõ hơn về eps 8 pin là gì, bạn cần nắm được cấu tạo chi tiết của nó. Đầu cắm EPS 8 pin có 8 lỗ, trong đó 4 chân dương (12V) và 4 chân âm (GND). Tuy nhiên, cách bố trí chân trên hai hàng được thiết kế khác biệt so với đầu PCIe 8 pin dành cho card đồ họa, nhằm tránh nhầm lẫn khi kết nối.
Chân
Hàng trên
Hàng dưới
1
12V
GND
2
12V
GND
3
GND
12V
4
GND
12V
Sự khác biệt chính nằm ở vị trí các góc vát của khối nhựa. Đầu EPS 8 pin có góc vát nhỏ hơn so với PCIe, điều này giúp người dùng không thể cắm nhầm hai loại đầu nối với nhau. Về chức năng, mỗi cặp 12V và GND tạo thành một mạch riêng, hỗ trợ dòng điện tối đa lên đến 7A mỗi chân theo tiêu chuẩn. Tổng cộng, đầu EPS 8 pin có khả năng cấp công suất liên tục khoảng 235W–300W tùy theo chất lượng dây và nguồn.
Phân Loại Đầu Cắm Nguồn Cho CPU: Từ 4 Pin Đến 8 Pin và Hơn Thế
Trên thực tế, không chỉ có eps 8 pin mà còn nhiều biến thể khác nhau. Việc phân loại giúp bạn xác định chính xác nhu cầu của bo mạch chủ và bộ nguồn.
Đầu cắm CPU 4 pin (ATX12V 4-pin)
Đây là tiêu chuẩn cũ, thường thấy trên các bo mạch chủ tầm trung hoặc dòng H310, B360 của Intel đời thấp. Đầu này chỉ có một hàng ngang 4 chân, cấp nguồn tối đa khoảng 150W. Phù hợp với các CPU tiết kiệm điện, không hỗ trợ ép xung.
Như đã đề cập, đây là tiêu chuẩn phổ biến hiện nay. Bo mạch chủ B660, Z690, X570, B550 hầu hết đều yêu cầu một đầu EPS 8 pin. Nó đáp ứng CPU mainstream và cả các CPU ép xung nhẹ.

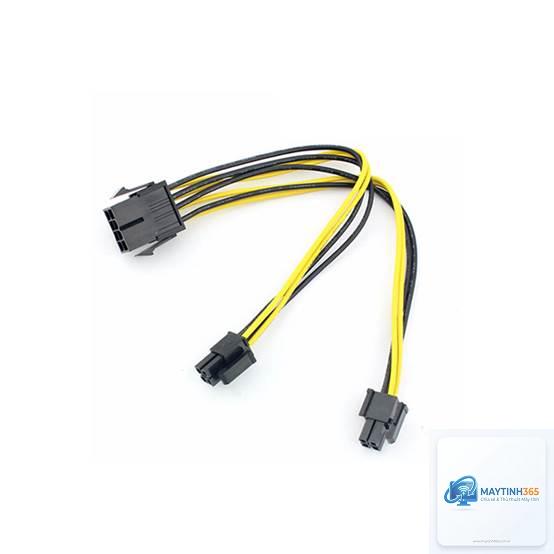

Đầu cắm CPU 8+4 pin (8 pin + 4 pin) hoặc 8+8 pin
Các bo mạch chủ cao cấp dành cho dòng Intel i9 K-series, AMD Ryzen 9 hoặc Threadripper thường có hai đầu cắm CPU. Một cụm đầy đủ là 8 pin chính và thêm 4 pin phụ (8+4) hoặc 8 pin kép (8+8). Điều này đảm bảo dòng điện cực đại cho nhiều nhân, duy trì ổn định khi ép xung với điện áp cao. Nếu bạn chỉ cắm một đầu 8 pin cho các bo mạch này, máy vẫn có thể hoạt động nhưng giới hạn công suất phân phối, ảnh hưởng đến hiệu năng.

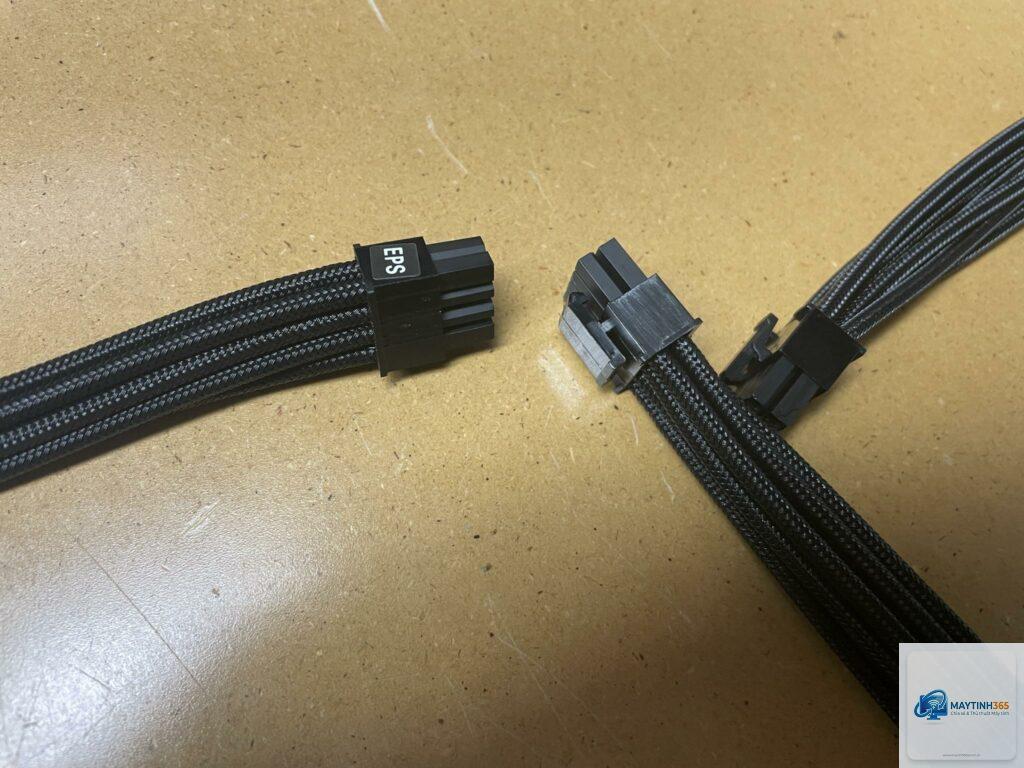

Phân Biệt EPS 8 Pin Với PCIe 8 Pin – Tránh Nhầm Lẫn Chết Người
Một trong những vấn đề mà người lần đầu ráp máy hay mắc phải là nhầm lẫn giữa đầu EPS 8 pin (cho CPU) và đầu PCIe 8 pin (cho VGA). Cả hai đều có 8 chân, nhưng cấu hình chân hoàn toàn khác nhau. Nếu cắm nhầm, hậu quả có thể rất nặng nề: chập cháy nguồn, hỏng bo mạch chủ hoặc card đồ họa.
Lời khuyên: Luôn kiểm tra nhãn trên dây cắm của bộ nguồn. Nếu không có nhãn,

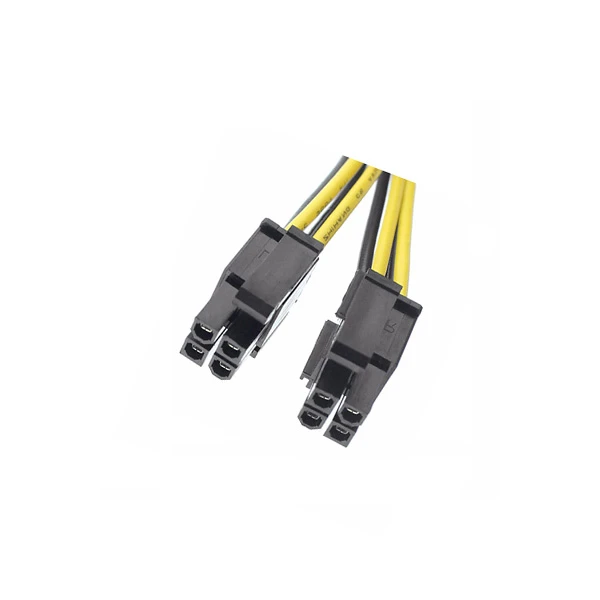

Không thể cắm trực tiếp vì kích thước số lỗ khác nhau. Tuy nhiên, nếu đầu nguồn của bạn là 4+4 pin,
Đối với các bo mạch cao cấp, thiết kế 2 đầu cấp nguồn nhằm dự phòng cho các CPU rất mạnh hoặc khi ép xung cực độ. Trong hầu hết tình huống sử dụng bình thường (không ép xung quá mức), một đầu 8 pin đã đáp ứng đủ. Hai đầu giúp phân tán dòng điện và giảm nhiệt.
Nên mua nguồn có mấy đầu EPS 8 pin?
Nếu bạn sử dụng CPU tầm trung (i5, Ryzen 5), một đầu là đủ. Với CPU cao cấp (i7, i9, Ryzen 7, 9), tốt nhất nên chọn nguồn có ít nhất 2 đầu (hoặc 1 đầu 8 pin và 1 đầu 4 pin rời). Các nguồn modular thường đi kèm sẵn 2-3 cáp CPU để bạn linh hoạt sử dụng.
Làm sao để biết nguồn có EPS 8 pin không?
Kiểm tra danh sách cáp đi kèm (cable configuration) trên hộp hoặc trang sản phẩm. Các nguồn ATX 2.4 trở lên hầu hết đều có ít nhất một đầu EPS 8 pin. Nếu là nguồn cũ hoặc không rõ nhãn, bạn có thể xem trực tiếp trên dây cáp – thường có ký hiệu “CPU” hoặc hình ảnh bo mạch chủ.
Kết Luận
EPs 8 pin là gì đã không còn là khái niệm xa lạ với bạn. Đây là đầu cắm nguồn cho CPU, giữ vai trò then chốt trong việc đảm bảo hiệu năng và độ ổn định của toàn bộ hệ thống. Việc hiểu đúng cấu tạo, phân biệt với PCIe, và kết nối đúng cách sẽ giúp bạn tránh những sự cố đáng tiếc. Khi mua linh kiện, hãy ưu tiên chọn bo mạch chủ và nguồn có hỗ trợ EPS 8 pin để sẵn sàng cho cả hiện tại lẫn tương lai nâng cấp. Một hệ thống tản nhiệt tốt và một bộ nguồn chất lượng với đầy đủ đầu cấp CPU là nền tảng cho một cỗ máy làm việc và giải trí bền bỉ.
