Khi lựa chọn nền tảng máy chủ cho các khối lượng công việc đòi hỏi băng thông cao như trí tuệ nhân tạo (AI), máy học (ML), điện toán hiệu năng cao (HPC) hay ảo hóa dày đặc, thông số Xeon vs EPYC PCIe lanes trở thành yếu tố sống còn. Số làn PCIe (Peripheral Component Interconnect Express) quyết định số lượng GPU, card mạng 100GbE, NVMe SSD và các thiết bị tăng tốc mà hệ thống có thể kết nối trực tiếp. Sự khác biệt giữa Intel Xeon và AMD EPYC không chỉ nằm ở số lượng làn mà còn ở thế hệ PCIe được hỗ trợ, kiến trúc kết nối và cách phân bổ tài nguyên. Bài viết này sẽ phân tích chuyên sâu về thông số kỹ thuật, hiệu năng thực tế và cách lựa chọn tối ưu cho từng nhu cầu sử dụng.
Khái Niệm Cơ Bản Về PCIe Lanes và Tầm Quan Trọng Trong Máy Chủ
PCIe lanes là các đường truyền dữ liệu song song kết nối trực tiếp từ CPU đến các thiết bị ngoại vi. Mỗi làn PCIe bao gồm một cặp dây dẫn truyền và nhận dữ liệu, cho phép giao tiếp hai chiều đồng thời. Số lượng làn càng nhiều, băng thông tối đa mà hệ thống có thể cung cấp cho các thiết bị càng lớn. Trong kiến trúc máy chủ hiện đại, PCIe lanes không chỉ phục vụ cho việc kết nối card mở rộng mà còn ảnh hưởng trực tiếp đến kiến trúc bộ nhớ, giao tiếp giữa các CPU trong hệ thống đa socket và khả năng mở rộng tổng thể. Mỗi thế hệ PCIe có tốc độ truyền dữ liệu khác nhau: PCIe 4.0 đạt 16 GT/s (gigatransfers mỗi giây) tương đương khoảng 2 GB/s mỗi làn, trong khi PCIe 5.0 tăng gấp đôi lên 32 GT/s (khoảng 4 GB/s mỗi làn). Điều này có nghĩa là một CPU hỗ trợ 128 làn PCIe 5.0 có thể cung cấp băng thông lý thuyết lên đến 512 GB/s, đủ để kết nối đồng thời nhiều GPU cao cấp nhất hiện nay.
So Sánh Số Làn PCIe Giữa Intel Xeon và AMD EPYC

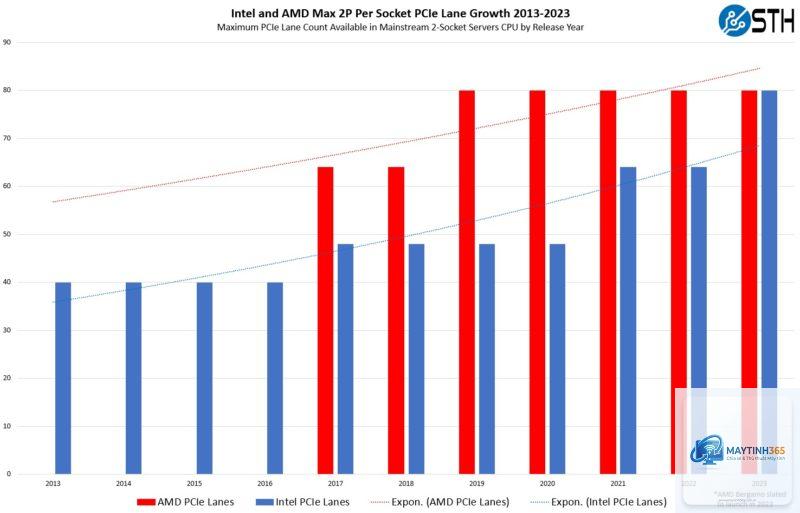

Sự khác biệt rõ rệt nhất giữa hai nền tảng nằm ở số làn PCIe tối đa mà mỗi CPU hỗ trợ. AMD EPYC thế hệ mới nhất (Genoa và Bergamo) cung cấp 128 làn PCIe 5.0 trên mỗi socket, trong khi đó Intel Xeon Scalable thế hệ thứ 4 (Sapphire Rapids) cung cấp tối đa 80 làn PCIe 5.0 trên mỗi socket. Tuy nhiên, con số này cần được xem xét kỹ lưỡng vì một phần số làn PCIe trên EPYC được dành riêng cho giao tiếp Infinity Fabric giữa các CPU trong hệ thống đa socket.
AMD EPYC sở hữu kiến trúc chiplet với các die I/O (Input/Output) trung tâm chứa toàn bộ bộ điều khiển PCIe. Mỗi CPU EPYC thế hệ thứ 4 có tổng cộng 128 làn PCIe 5.0, trong đó:
128 làn được chia thành 8 nhóm, mỗi nhóm 16 làn

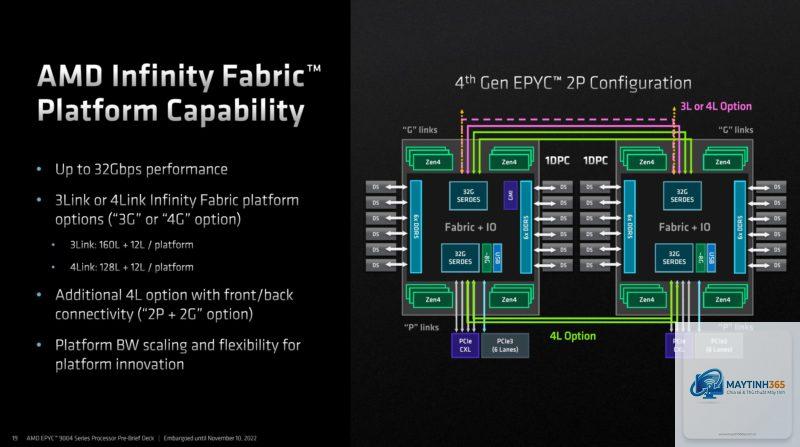

Trong cấu hình 2 socket (2P), 32 làn được sử dụng cho giao tiếp Infinity Fabric giữa hai CPU
Điều này để lại 96 làn PCIe 5.0 khả dụng cho các thiết bị I/O trong hệ thống 2P
Trong cấu hình 1 socket (1P), toàn bộ 128 làn đều khả dụng cho thiết bị ngoại vi Điểm đặc biệt của EPYC là khả năng cấu hình linh hoạt các làn PCIe thành các khe cắm x16, x8 hoặc x4 tùy theo nhu cầu. Điều này cho phép tối ưu hóa việc sử dụng băng thông cho từng loại thiết bị cụ thể.
Chi Tiết Số Làn PCIe Trên Intel Xeon
Intel Xeon Scalable thế hệ thứ 4 (Sapphire Rapids) cung cấp 80 làn PCIe 5.0 trên mỗi socket. Tuy nhiên, kiến trúc này có sự khác biệt quan trọng:
80 làn PCIe 5.0 được phân bổ cho các khe cắm mở rộng
Thêm 8 làn PCIe 4.0 dành riêng cho kết nối với chipset (nếu có)
Trong cấu hình 2 socket, Intel sử dụng giao tiếp UPI (Ultra Path Interconnect) riêng biệt, không chiếm dụng làn PCIe
Điều này có nghĩa là mỗi CPU Xeon trong hệ thống 2P vẫn giữ nguyên 80 làn PCIe 5.0 cho I/O Sự khác biệt này tạo ra lợi thế nhất định cho Intel trong các hệ thống đa socket khi tổng số làn PCIe khả dụng cao hơn so với AMD khi tính trên toàn hệ thống.
Bảng So Sánh Chi Tiết Xeon vs EPYC PCIe Lanes
Thông Số
AMD EPYC (Genoa/Bergamo)
Intel Xeon (Sapphire Rapids)
Số làn PCIe tối đa mỗi CPU
128 làn PCIe 5.0
80 làn PCIe 5.0 + 8 làn PCIe 4.0
Số làn khả dụng trong hệ thống 1P
128 làn PCIe 5.0
80 làn PCIe 5.0
Số làn khả dụng trong hệ thống 2P
96 làn PCIe 5.0 (sau khi trừ 32 làn cho Infinity Fabric)
160 làn PCIe 5.0 (80 làn mỗi CPU)
Giao tiếp liên CPU
Infinity Fabric (sử dụng chung làn PCIe)
UPI (Ultra Path Interconnect) – kênh riêng biệt
Hỗ trợ PCIe 5.0
Có, đầy đủ
Có, đầy đủ
Hỗ trợ CXL (Compute Express Link)
Có, thông qua PCIe 5.0
Có, thông qua PCIe 5.0
Phân Tích Hiệu Năng Thực Tế Của PCIe Lanes Trong Các Khối Lượng Công Việc
Số làn PCIe không chỉ là con số trên giấy mà còn ảnh hưởng trực tiếp đến hiệu năng thực tế của hệ thống trong các tình huống sử dụng cụ thể.
Khối Lượng Công Việc AI và Machine Learning
Trong các hệ thống AI/ML, GPU là thành phần quan trọng nhất. Mỗi GPU NVIDIA H100 hoặc A100 yêu cầu 16 làn PCIe 5.0 để hoạt động ở băng thông tối đa. Với AMD EPYC trong cấu hình 1P, người dùng có thể kết nối tối đa 8 GPU H100 (sử dụng 128 làn). Trong khi đó, Intel Xeon trong cấu hình 1P chỉ có thể kết nối tối đa 5 GPU H100 (sử dụng 80 làn). Tuy nhiên, trong cấu hình 2P, Intel Xeon có lợi thế hơn khi có thể hỗ trợ lên đến 10 GPU H100 (160 làn) so với AMD EPYC chỉ hỗ trợ 6 GPU (96 làn).
Hệ Thống Lưu Trữ NVMe và Băng Thông Cao
Các ổ NVMe SSD thế hệ mới như PCIe 5.0 có thể đạt tốc độ đọc tuần tự lên đến 14 GB/s. Mỗi ổ NVMe thường sử dụng 4 làn PCIe. Với AMD EPYC 1P, người dùng có thể kết nối tối đa 32 ổ NVMe PCIe 5.0 trực tiếp từ CPU. Intel Xeon 1P chỉ hỗ trợ 20 ổ NVMe. Điều này tạo ra sự khác biệt lớn trong các hệ thống lưu trữ all-flash hoặc máy chủ database yêu cầu độ trễ cực thấp.
Card Mạng và Kết Nối Mạng Tốc Độ Cao
Card mạng 100GbE hoặc 200GbE thường sử dụng 8 hoặc 16 làn PCIe. Với EPYC 1P, người dùng có thể lắp đặt tối đa 8 card mạng 100GbE (mỗi card 16 làn). Intel Xeon 1P chỉ hỗ trợ 5 card mạng cùng loại. Trong các hệ thống mạng phân tán hoặc edge computing, sự khác biệt này có thể ảnh hưởng đáng kể đến khả năng mở rộng.
Kiến Trúc Kết Nối và Phân Bổ PCIe Lanes
Cách thức phân bổ và quản lý PCIe lanes cũng khác nhau giữa hai nền tảng, ảnh hưởng đến tính linh hoạt trong thiết kế hệ thống.
Kiến Trúc Chiplet Của AMD EPYC

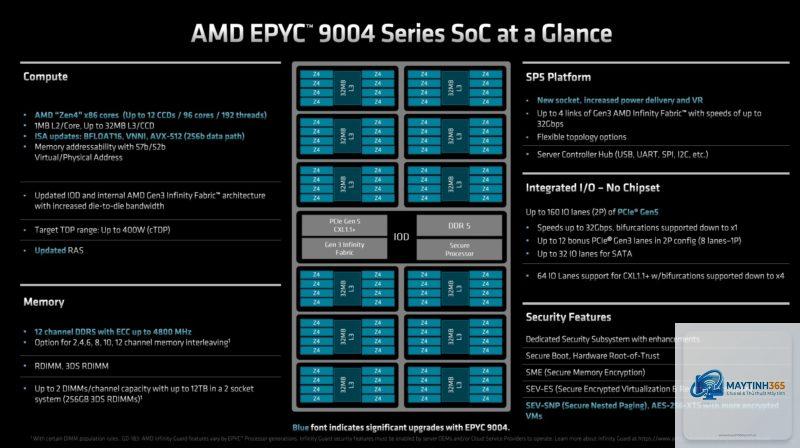

AMD EPYC sử dụng kiến trúc chiplet với các CCD (Core Complex Die) chứa lõi xử lý và một hoặc hai IOD (I/O Die) trung tâm chứa bộ điều khiển bộ nhớ và PCIe. IOD được thiết kế với 128 làn PCIe 5.0 được chia thành 8 nhóm 16 làn. Mỗi nhóm có thể được cấu hình độc lập thành các khe x16, hai khe x8 hoặc bốn khe x4. Điều này cho phép tối ưu hóa linh hoạt theo nhu cầu cụ thể của từng ứng dụng.
Kiến Trúc Monolithic Của Intel Xeon
Intel Xeon Sapphire Rapids sử dụng kiến trúc monolithic hoặc tile-based (đối với các phiên bản cao cấp). Bộ điều khiển PCIe được tích hợp trực tiếp vào CPU với 80 làn PCIe 5.0. Intel chia các làn này thành các nhóm nhỏ hơn, thường là các khe x16 hoặc x8, với một số khe x4 dành cho các thiết bị tốc độ thấp hơn. Kiến trúc này đơn giản hơn nhưng kém linh hoạt hơn so với AMD.
Lợi Ích và Hạn Chế Của Số Làn PCIe Cao
Việc sở hữu nhiều làn PCIe mang lại nhiều lợi ích nhưng cũng đi kèm với những hạn chế nhất định.
Lợi Ích Của Nhiều PCIe Lanes
– Khả năng kết nối nhiều GPU hơn cho AI/HPC
Hỗ trợ nhiều NVMe SSD hơn cho lưu trữ tốc độ cao
Linh hoạt trong việc mở rộng card mạng và thiết bị tăng tốc
Giảm chi phí bằng cách không cần sử dụng switch PCIe bên ngoài
Cải thiện hiệu năng tổng thể nhờ giảm độ trễ giao tiếp
Hạn Chế Của Nhiều PCIe Lanes
– Tiêu thụ điện năng cao hơn do phải cấp nguồn cho nhiều khe cắm
Yêu cầu thiết kế bo mạch chủ phức tạp hơn, tăng chi phí sản xuất
Khó khăn trong việc bố trí vật lý các khe cắm trên bo mạch
Một số ứng dụng không tận dụng hết băng thông, gây lãng phí tài nguyên
Hướng Dẫn Lựa Chọn Nền Tảng Phù Hợp Dựa Trên PCIe Lanes
Việc lựa chọn giữa Xeon và EPYC phụ thuộc rất lớn vào nhu cầu cụ thể của khối lượng công việc và cấu hình hệ thống dự kiến.
Khi Nào Nên Chọn AMD EPYC
AMD EPYC là lựa chọn tối ưu trong các trường hợp sau:
Hệ thống 1 socket (1P) với nhu cầu kết nối nhiều GPU hoặc NVMe
Các ứng dụng yêu cầu băng thông I/O cực lớn như AI training, HPC
Hệ thống lưu trữ all-flash với số lượng lớn ổ NVMe
Các khối lượng công việc ảo hóa với mật độ VM cao cần nhiều thiết bị I/O
Khi Nào Nên Chọn Intel Xeon
Intel Xeon phù hợp hơn trong các trường hợp:
Hệ thống 2 socket (2P) với nhu cầu tổng số làn PCIe cao nhất
Các ứng dụng yêu cầu giao tiếp liên CPU tốc độ cao và độ trễ thấp
Hệ thống có sẵn hạ tầng phần mềm tối ưu cho nền tảng Intel
Các khối lượng công việc yêu cầu tính năng đặc thù của Intel như SGX, DLB
Những Sai Lầm Thường Gặp Khi Đánh Giá PCIe Lanes
Nhiều người dùng mắc phải những sai lầm phổ biến khi so sánh Xeon vs EPYC PCIe lanes, dẫn đến quyết định không chính xác.
Không Tính Đến Làn PCIe Dành Riêng Cho Giao Tiếp Liên CPU
Sai lầm lớn nhất là so sánh số làn PCIe danh nghĩa mà không tính đến số làn bị chiếm dụng cho giao tiếp giữa các CPU. Trong hệ thống 2P của AMD, 32 làn PCIe bị sử dụng cho Infinity Fabric, làm giảm số làn khả dụng xuống còn 96. Nhiều người dùng không nhận ra điều này và thiết kế hệ thống vượt quá khả năng thực tế.
Bỏ Qua Thế Hệ PCIe Được Hỗ Trợ
Số làn PCIe chỉ có ý nghĩa khi kết hợp với thế hệ PCIe tương ứng. Một hệ thống có 128 làn PCIe 4.0 có băng thông tương đương với hệ thống 64 làn PCIe 5.0. Khi so sánh, cần xem xét cả hai yếu tố này để có đánh giá chính xác.
Không Xem Xét Khả Năng Mở Rộng Trong Tương Lai
Nhiều người chỉ tập trung vào nhu cầu hiện tại mà không tính đến khả năng mở rộng. Một hệ thống sử dụng hết 100% số làn PCIe ngay từ đầu sẽ không có khả năng nâng cấp trong tương lai. Nên chọn nền tảng có dư địa mở rộng ít nhất 20-30% số làn PCIe.
Những Lưu Ý Quan Trọng Khi Thiết Kế Hệ Thống Với PCIe Lanes
Khi thiết kế hệ thống máy chủ, cần cân nhắc nhiều yếu tố liên quan đến PCIe lanes để đảm bảo hiệu năng tối ưu.
Phân Bổ PCIe Lanes Cho Từng Thiết Bị
Không phải thiết bị nào cũng cần sử dụng hết băng thông PCIe. GPU thường cần 16 làn, NVMe SSD cần 4 làn, card mạng 100GbE cần 8-16 làn. Việc phân bổ hợp lý giúp tối ưu hóa việc sử dụng tài nguyên và tránh lãng phí.
Kiến Trúc Bo Mạch Chủ và Khả Năng Kết Nối
Bo mạch chủ đóng vai trò quan trọng trong việc phân bổ PCIe lanes. Một số bo mạch chủ có thể không hỗ trợ đầy đủ số làn PCIe của CPU hoặc có thể chia sẻ làn giữa các khe cắm. Cần kiểm tra kỹ thông số kỹ thuật của bo mạch chủ trước khi quyết định.
Nguồn Điện và Làm Mát
Các thiết bị sử dụng nhiều làn PCIe thường tiêu thụ điện năng lớn và tỏa nhiệt cao. Hệ thống cần có nguồn điện đủ mạnh và hệ thống làm mát hiệu quả để đảm bảo hoạt động ổn định.
Câu Hỏi Thường Gặp Về Xeon vs EPYC PCIe Lanes
AMD EPYC có bao nhiêu làn PCIe 5.0?
AMD EPYC thế hệ thứ 4 (Genoa và Bergamo) có tổng cộng 128 làn PCIe 5.0 trên mỗi CPU. Trong cấu hình 2 socket, 32 làn được sử dụng cho giao tiếp Infinity Fabric, để lại 96 làn khả dụng cho các thiết bị I/O.
Intel Xeon Sapphire Rapids có bao nhiêu làn PCIe?
Intel Xeon Sapphire Rapids có 80 làn PCIe 5.0 và 8 làn PCIe 4.0 trên mỗi CPU. Trong cấu hình 2 socket, tổng số làn PCIe 5.0 khả dụng là 160 vì giao tiếp UPI sử dụng kênh riêng biệt.
Nền tảng nào tốt hơn cho việc kết nối nhiều GPU?
Trong cấu hình 1 socket, AMD EPYC tốt hơn với 128 làn PCIe 5.0, cho phép kết nối tối đa 8 GPU. Trong cấu hình 2 socket, Intel Xeon có lợi thế với 160 làn PCIe 5.0, cho phép kết nối tối đa 10 GPU.
PCIe 5.0 có tương thích ngược với PCIe 4.0 không?
Có, PCIe 5.0 hoàn toàn tương thích ngược với các thế hệ trước. Các thiết bị PCIe 4.0 hoặc PCIe 3.0 có thể hoạt động trên khe cắm PCIe 5.0 nhưng sẽ chạy ở tốc độ tối đa của thiết bị.
Có cần sử dụng switch PCIe khi số làn không đủ không?
Khi số làn PCIe không đủ cho nhu cầu kết nối, có thể sử dụng switch PCIe (như PLX hoặc Broadcom) để mở rộng số lượng thiết bị. Tuy nhiên, việc này làm tăng độ trễ và chi phí, đồng thời có thể giảm băng thông mỗi thiết bị.
Kết Luận
Sự khác biệt về Xeon vs EPYC PCIe lanes là yếu tố quan trọng cần cân nhắc khi lựa chọn nền tảng máy chủ. AMD EPYC vượt trội trong cấu hình 1 socket với 128 làn PCIe 5.0, phù hợp cho các hệ thống AI/HPC và lưu trữ tốc độ cao. Intel Xeon có lợi thế trong cấu hình 2 socket với tổng cộng 160 làn PCIe 5.0 khả dụng, phù hợp cho các hệ thống cần kết nối nhiều GPU hoặc thiết bị I/O nhất. Việc lựa chọn nền tảng nào phụ thuộc vào nhu cầu cụ thể, cấu hình hệ thống dự kiến và khả năng mở rộng trong tương lai. Hiểu rõ về số làn PCIe, thế hệ PCIe và kiến trúc kết nối sẽ giúp đưa ra quyết định đúng đắn, tối ưu hóa hiệu năng và chi phí cho hệ thống máy chủ của bạn.
