CMOS là viết tắt của Complementary Metal-Oxide-Semiconductor, một công nghệ chế tạo vi mạch tích hợp sử dụng kết hợp các transistor kênh P và kênh N để tạo ra các cổng logic với mức tiêu thụ điện năng cực thấp. Công nghệ này xuất hiện lần đầu vào năm 1963 do Frank Wanlass phát minh tại Fairchild Semiconductor và nhanh chóng trở thành nền tảng cho hầu hết các vi xử lý, bộ nhớ và cảm biến hình ảnh hiện đại. Trong bài viết này, chúng ta sẽ đi sâu vào bản chất, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế của CMOS trong đời sống.
CMOS hoạt động dựa trên nguyên tắc bổ sung giữa hai loại transistor: PMOS (kênh P) và NMOS (kênh N). Khi một transistor mở, transistor kia đóng, giúp dòng điện chỉ chạy trong thời gian chuyển trạng thái. Điều này tạo ra mức tiêu thụ năng lượng gần như bằng không khi mạch ở trạng thái ổn định.
Cấu trúc cơ bản của một cổng CMOS
Một cổng logic CMOS điển hình bao gồm hai mạng transistor: mạng pull-up (PMOS) kết nối với nguồn VDD và mạng pull-down (NMOS) kết nối với đất GND. Khi đầu vào ở mức cao, NMOS dẫn và PMOS tắt, đầu ra xuống mức thấp. Ngược lại, khi đầu vào ở mức thấp, PMOS dẫn và NMOS tắt, đầu ra lên mức cao.
Ví dụ cụ thể với cổng NOT (inverter) CMOS: chỉ gồm một transistor PMOS và một NMOS. Khi điện áp đầu vào là 0V, PMOS mở hoàn toàn, NMOS đóng, đầu ra bằng VDD. Khi đầu vào là VDD, PMOS đóng, NMOS mở, đầu ra bằng 0V. Quá trình chuyển đổi diễn ra trong vài nano giây với dòng rò rỉ cực nhỏ.
Phân loại các công nghệ CMOS phổ biến
Loại công nghệ
Đặc điểm chính
Ứng dụng tiêu biểu
Bulk CMOS
Chế tạo trên đế silicon khối truyền thống, chi phí thấp
Vi điều khiển, chip logic thông thường
SOI CMOS (Silicon-On-Insulator)
Lớp cách điện giữa transistor và đế, giảm dòng rò
Thiết bị di động, chip RF, ứng dụng chịu bức xạ
FinFET CMOS
Cấu trúc 3D với kênh dẫn hình vây, kiểm soát dòng rò tốt hơn
CMOS chiếm ưu thế tuyệt đối trong ngành công nghiệp bán dẫn nhờ những lợi ích sau:
Tiêu thụ điện năng cực thấp: Dòng tĩnh gần như bằng không, chỉ tiêu hao năng lượng khi chuyển trạng thái. Một chip CMOS thông thường tiêu thụ dưới 1µW ở chế độ chờ.
Khả năng chống nhiễu cao: Biên độ nhiễu (noise margin) lớn, thường đạt 30-40% VDD, giúp mạch hoạt động ổn định trong môi trường nhiễu điện từ.
Mật độ tích hợp cao: Công nghệ CMOS cho phép đặt hàng tỷ transistor trên một chip nhờ kích thước linh kiện ngày càng thu nhỏ. Chip Apple M3 Ultra có hơn 100 tỷ transistor.
Chi phí sản xuất thấp: Quy trình chế tạo CMOS đã được tối ưu hóa qua nhiều thập kỷ, giảm giá thành sản xuất hàng loạt.
Khả năng mở rộng: Công nghệ này dễ dàng thu nhỏ kích thước transistor theo định luật Moore, từ 10µm năm 1970 xuống còn 3nm năm 2024.
Hạn chế và thách thức của CMOS
Dù chiếm ưu thế, CMOS vẫn tồn tại một số nhược điểm cần lưu ý:
Dòng rò rỉ tăng khi thu nhỏ: Ở kích thước dưới 28nm, dòng rò qua cổng và kênh transistor tăng đáng kể, gây tiêu hao năng lượng ngay cả khi không hoạt động.
Hiệu ứng kênh ngắn: Khi chiều dài kênh giảm dưới 100nm, các hiệu ứng vật lý như punch-through, DIBL (Drain-Induced Barrier Lowering) làm suy giảm hiệu suất.
Độ trễ tăng do điện dung ký sinh: Mật độ tích hợp cao làm tăng điện dung giữa các lớp kim loại, ảnh hưởng đến tốc độ xử lý.
Nhạy cảm với tĩnh điện: Cổng oxide mỏng trong transistor CMOS rất dễ bị phá hủy bởi phóng tĩnh điện (ESD), đòi hỏi các biện pháp bảo vệ đặc biệt.
So sánh CMOS với các công nghệ bán dẫn khác
Tiêu chí
CMOS
TTL (Transistor-Transistor Logic)
ECL (Emitter-Coupled Logic)
Công suất tiêu thụ
Rất thấp (µW)
Trung bình (mW)
Cao (mW đến W)
Tốc độ chuyển mạch
Trung bình-cao (ns)
Trung bình (ns)
Rất cao (ps)
Mật độ tích hợp
Cao nhất
Thấp
Thấp
Khả năng chống nhiễu
Cao
Trung bình
Thấp
Chi phí sản xuất
Thấp nhất
Trung bình
Cao
Điện áp hoạt động
1.2V – 5V
5V
-5.2V
Ứng dụng thực tế của CMOS trong đời sống
Vi xử lý và vi điều khiển
Hầu hết các CPU, GPU, MCU trên thị trường đều được chế tạo bằng công nghệ CMOS. Intel Core i9-14900K sử dụng tiến trình Intel 7 (10nm Enhanced SuperFin) với hơn 20 tỷ transistor CMOS. Các vi điều khiển như STM32, ESP32 cũng dựa trên CMOS để đạt hiệu suất năng lượng tối ưu cho thiết bị IoT.

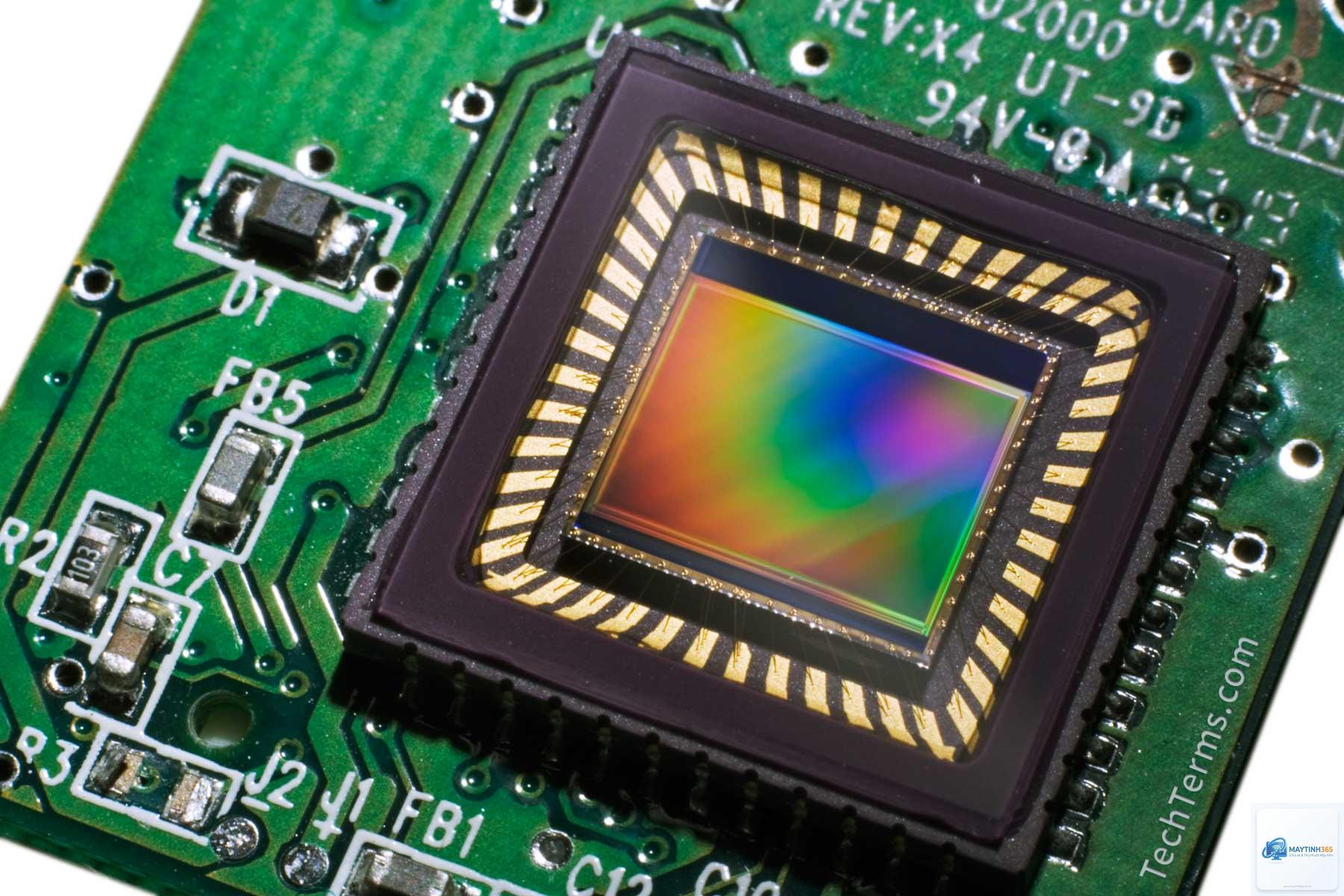

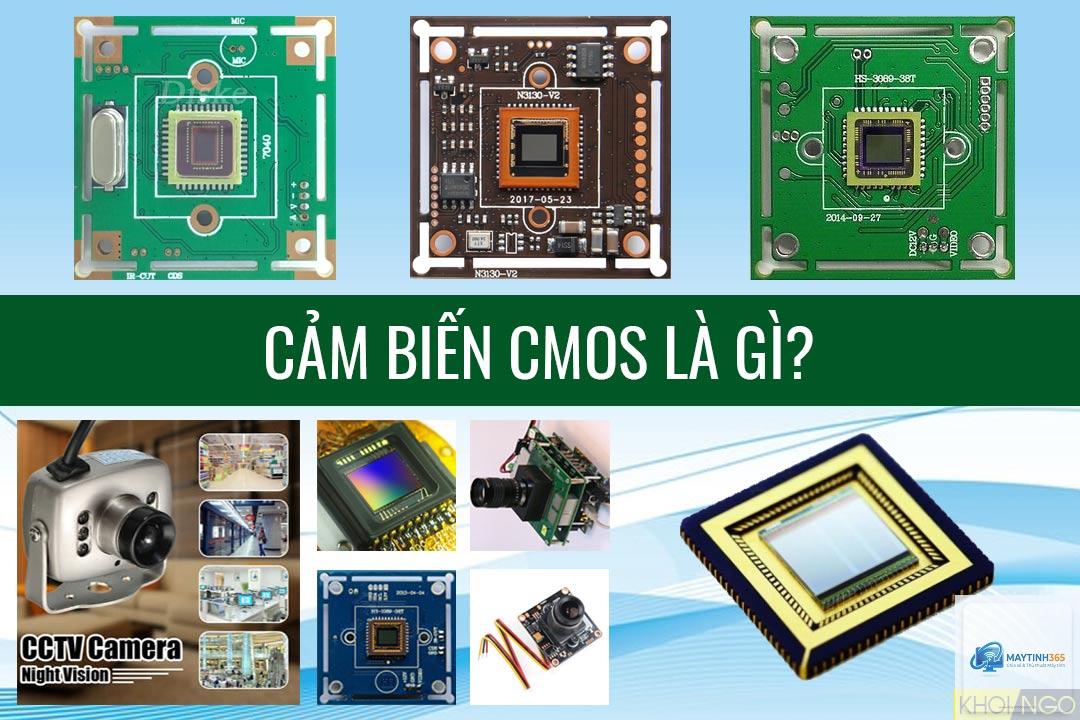

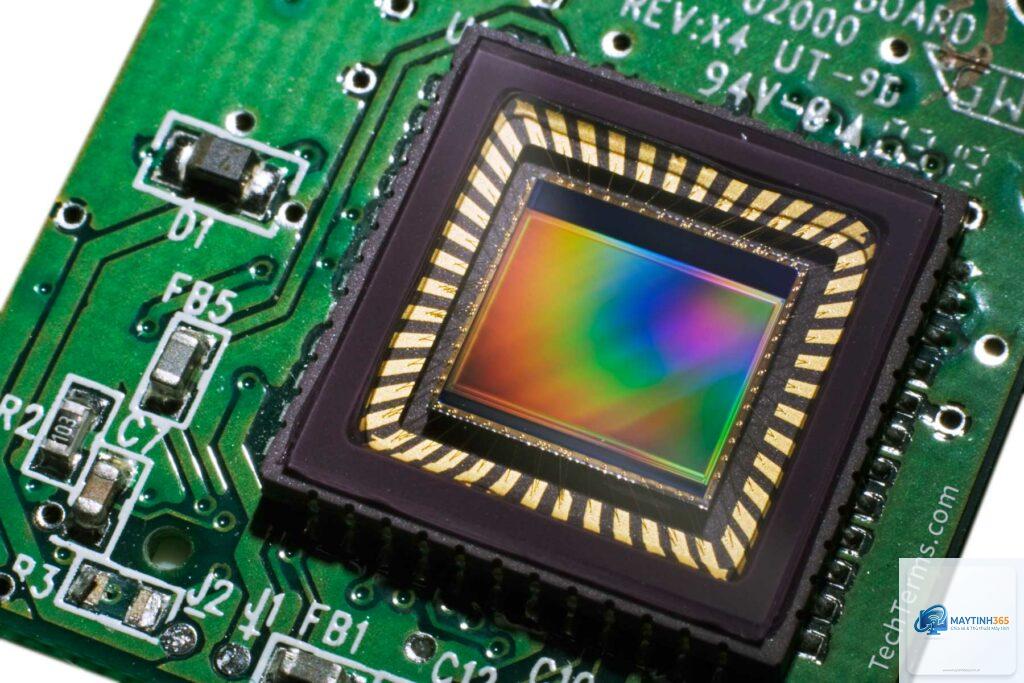

Cảm biến hình ảnh CMOS
Cảm biến CMOS (CIS – CMOS Image Sensor) đã thay thế hoàn toàn CCD trong điện thoại thông minh, máy ảnh kỹ thuật số và camera an ninh. Mỗi pixel trong cảm biến CMOS chứa một bộ khuếch đại riêng, cho phép đọc dữ liệu nhanh hơn và tiêu thụ ít năng lượng hơn CCD tới 100 lần. Sony IMX989, cảm biến 1 inch dùng trong Xiaomi 13 Ultra, có 50 triệu pixel CMOS với kích thước mỗi pixel 1.6µm.
Bộ nhớ SRAM và DRAM
SRAM (Static Random Access Memory) sử dụng 6 transistor CMOS cho mỗi ô nhớ, cho tốc độ truy cập cực nhanh nhưng dung lượng thấp. DRAM dùng 1 transistor và 1 tụ điện, nhưng vẫn dựa trên nền tảng CMOS để chế tạo. Bộ nhớ cache L1, L2, L3 trong CPU đều là SRAM CMOS.
Thiết bị di động và IoT
Điện thoại thông minh, đồng hồ thông minh, cảm biến IoT đều tận dụng ưu điểm tiết kiệm năng lượng của CMOS. Chip Snapdragon 8 Gen 3 có 18 tỷ transistor CMOS, cho phép xử lý AI trên thiết bị mà vẫn duy trì thời lượng pin cả ngày.
Mạch analog và RF
CMOS cũng được sử dụng trong các mạch khuếch đại thuật toán, bộ chuyển đổi ADC/DAC, và mạch RF. Công nghệ RF-CMOS cho phép tích hợp bộ thu phát không dây trên cùng chip với bộ xử lý số, giảm kích thước và chi phí thiết bị.
Sai lầm thường gặp khi làm việc với CMOS
Không bảo vệ chống tĩnh điện: Nhiều kỹ sư mới vào nghề quên đeo vòng tay chống tĩnh điện khi thao tác với linh kiện CMOS, dẫn đến hỏng cổng oxide. Một phóng tĩnh điện 100V có thể phá hủy transistor CMOS 5nm.
Để đầu vào floating: Các chân đầu vào CMOS không được kết nối sẽ ở trạng thái điện áp không xác định, gây dao động và tiêu thụ dòng lớn. Luôn kéo lên VDD hoặc xuống GND qua điện trở.
Chọn điện trở kéo không phù hợp: Điện trở kéo quá nhỏ gây tiêu hao năng lượng, quá lớn làm chậm thời gian chuyển mạch. Giá trị 10kΩ thường được dùng cho tín hiệu số thông thường.
Bỏ qua hiệu ứng latch-up: Khi dòng điện ký sinh kích hoạt thyristor nội tại trong chip CMOS, có thể gây ngắn mạch nguồn và phá hủy chip. Cần thiết kế mạch bảo vệ và giới hạn dòng.
Lưu ý quan trọng khi thiết kế mạch CMOS
Khi thiết kế mạch tích hợp CMOS, cần tuân thủ các nguyên tắc sau để đảm bảo hoạt động ổn định và hiệu quả:
Phân tích timing: Đảm bảo thời gian thiết lập (setup time) và thời gian giữ (hold time) của các flip-flop được thỏa mãn trong mọi điều kiện PVT (Process, Voltage, Temperature).
Quản lý điện năng: Sử dụng kỹ thuật clock gating, power gating và multi-Vt (ngưỡng điện áp đa mức) để giảm tiêu thụ năng lượng động và tĩnh.
Thiết kế layout đối xứng: Bố trí các transistor PMOS và NMOS cân xứng để giảm thiểu sự không khớp (mismatch) trong mạch analog.
Kiểm tra DRC và LVS: Thực hiện Design Rule Check và Layout Versus Schematic để phát hiện lỗi trước khi gửi sản xuất.
NMOS chỉ dùng transistor kênh N, PMOS chỉ dùng kênh P. CMOS kết hợp cả hai loại để tạo ra mạch bổ sung, giúp tiêu thụ điện năng thấp hơn nhiều so với NMOS hoặc PMOS đơn thuần. NMOS có tốc độ nhanh hơn nhưng tiêu hao năng lượng tĩnh lớn, trong khi CMOS cân bằng giữa tốc độ và năng lượng.
Tại sao CMOS lại tiết kiệm năng lượng hơn các công nghệ khác?
Trong CMOS, dòng điện chỉ chạy trong quá trình chuyển trạng thái logic. Khi mạch ở trạng thái ổn định, một trong hai transistor luôn tắt, ngăn dòng chảy từ VDD xuống GND. Điều này khác với NMOS logic, nơi luôn có dòng chảy qua điện trở kéo lên.

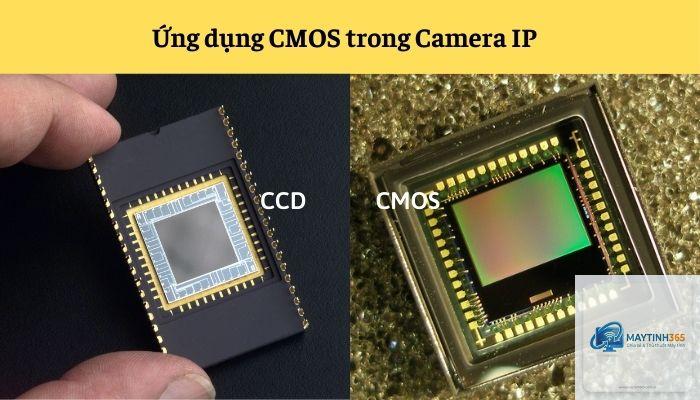

Cảm biến CMOS và CCD khác nhau thế nào?
Cảm biến CMOS có bộ khuếch đại trong mỗi pixel, cho phép đọc dữ liệu nhanh hơn và tiêu thụ ít năng lượng hơn CCD. CCD có chất lượng hình ảnh tốt hơn ở điều kiện thiếu sáng nhờ cấu trúc đơn giản hơn, nhưng tiêu hao năng lượng gấp 10-100 lần CMOS. Ngày nay, CMOS đã vượt trội CCD ở hầu hết các khía cạnh nhờ công nghệ back-illuminated và stacked sensor.
CMOS có thể hoạt động ở nhiệt độ bao nhiêu?
CMOS thương mại hoạt động trong dải -40°C đến 85°C. CMOS công nghiệp mở rộng lên 125°C, và CMOS quân sự có thể hoạt động từ -55°C đến 150°C. Nhiệt độ cao làm tăng dòng rò và giảm tốc độ chuyển mạch.
Làm thế nào để bảo vệ linh kiện CMOS khỏi tĩnh điện?
Sử dụng túi chống tĩnh điện, thảm làm việc chống tĩnh, vòng tay nối đất. Khi cầm linh kiện, chỉ chạm vào phần vỏ nhựa hoặc các chân GND trước. Sử dụng mạch bảo vệ ESD như diode clamp ở đầu vào/ra của chip.
Tương lai của công nghệ CMOS sau 3nm?
Các nhà sản xuất đang phát triển công nghệ GAAFET (Gate-All-Around FET) và CFET (Complementary FET) để thay thế FinFET ở tiến trình dưới 3nm. TSMC dự kiến sản xuất 2nm vào năm 2025, Intel 1.4nm vào năm 2027. Tuy nhiên, CMOS vẫn là nền tảng cốt lõi cho đến khi công nghệ mới như spintronics hoặc quantum computing trưởng thành.
Kết luận
CMOS đã và đang là công nghệ nền tảng cho ngành công nghiệp bán dẫn suốt hơn 60 năm qua. Từ vi xử lý, bộ nhớ, cảm biến hình ảnh đến các thiết bị IoT, CMOS mang lại hiệu suất năng lượng vượt trội, khả năng tích hợp cao và chi phí sản xuất thấp. Dù đối mặt với thách thức về dòng rò và hiệu ứng kênh ngắn khi thu nhỏ kích thước, các cải tiến như FinFET, GAAFET và vật liệu mới như silicon-germanium đang giúp CMOS tiếp tục phát triển. Hiểu rõ về CMOS không chỉ giúp các kỹ sư thiết kế mạch hiệu quả hơn mà còn giúp người dùng đánh giá đúng khả năng của các thiết bị điện tử hiện đại. Với tốc độ phát triển không ngừng, CMOS sẽ còn đồng hành cùng công nghệ trong nhiều thập kỷ tới.
