Trong thế giới số hóa ngày nay, mọi thiết bị điện tử từ chiếc điện thoại thông minh, máy tính xách tay cho đến hệ thống điều khiển công nghiệp đều hoạt động dựa trên một nền tảng cơ bản: các cổng logic. Vậy Logic Gate là gì? Đây là những khối xây dựng cốt lõi của mạch số, thực hiện các phép toán Boolean để xử lý tín hiệu nhị phân 0 và 1. Hiểu rõ về cổng logic không chỉ giúp bạn nắm bắt cách thức hoạt động của phần cứng máy tính mà còn mở ra cánh cửa vào lĩnh vực kỹ thuật điện tử và khoa học máy tính.
Logic Gate, hay còn gọi là cổng logic, là một mạch điện tử cơ bản có một hoặc nhiều đầu vào nhưng chỉ có một đầu ra duy nhất. Đầu ra này phụ thuộc hoàn toàn vào tổ hợp các tín hiệu đầu vào dựa trên một quy tắc logic xác định. Trong hệ thống nhị phân, tín hiệu được biểu diễn bằng hai mức điện áp: mức cao (thường là 5V hoặc 3.3V) tương ứng với logic 1, và mức thấp (0V) tương ứng với logic 0.
Mỗi loại cổng logic thực hiện một hàm Boolean cụ thể. Sự kết hợp của hàng triệu cổng logic trên một vi mạch cho phép tạo ra các bộ xử lý trung tâm (CPU), bộ nhớ và các mạch tích hợp phức tạp khác. Nguyên lý hoạt động của chúng dựa trên đại số Boolean do George Boole phát triển vào thế kỷ 19.
Phân loại chi tiết các loại Logic Gate cơ bản

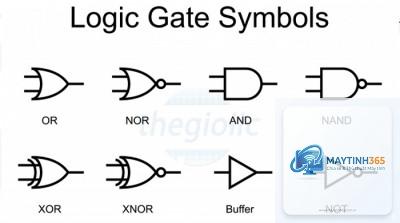

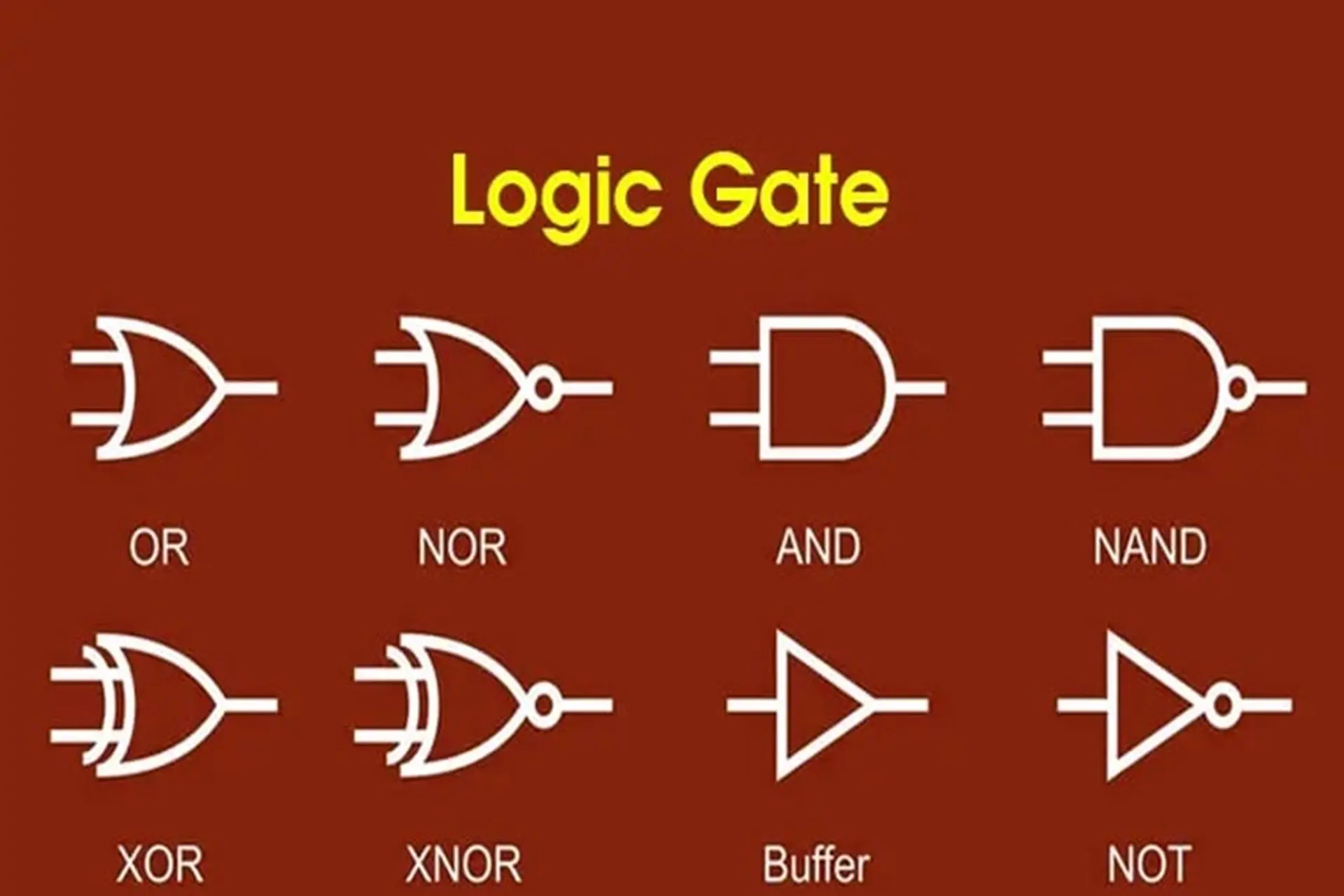

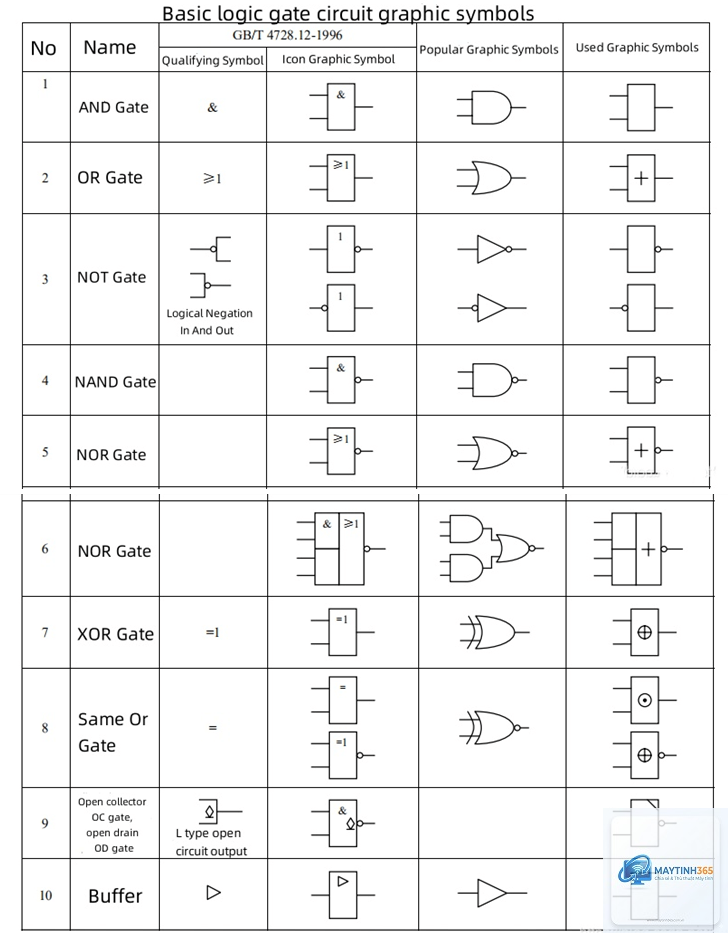

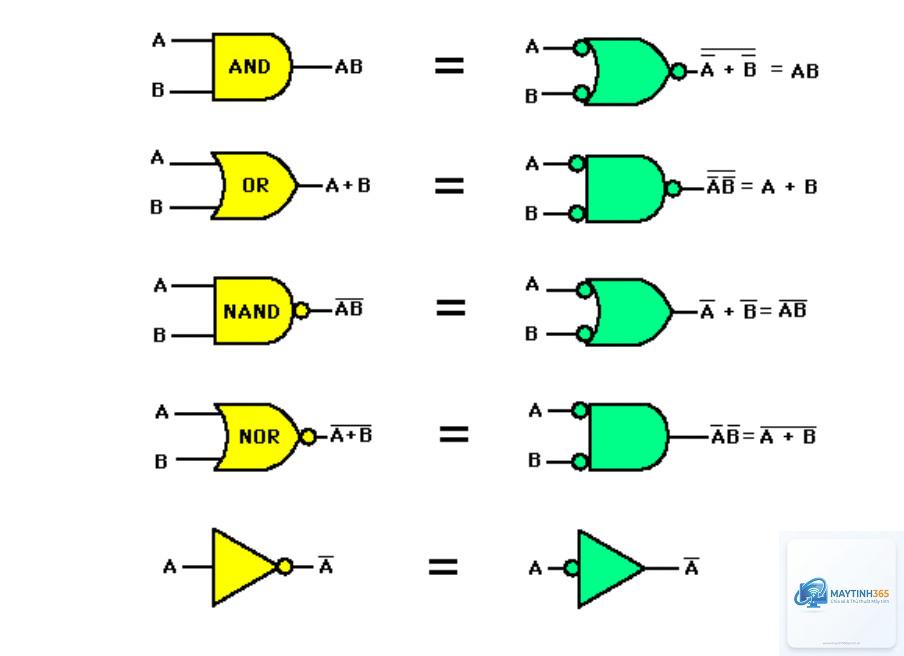

Có bảy loại cổng logic cơ bản được sử dụng phổ biến trong thiết kế mạch số. Mỗi loại có một ký hiệu, bảng chân trị và phương trình Boolean riêng biệt.
Cổng AND
Cổng AND thực hiện phép nhân logic. Đầu ra chỉ bằng 1 khi tất cả các đầu vào đều bằng 1. Nếu bất kỳ đầu vào nào là 0, đầu ra ngay lập tức trở về 0. Phương trình Boolean: Y = A. B
Cổng OR thực hiện phép cộng logic. Đầu ra bằng 1 khi có ít nhất một đầu vào bằng 1. Chỉ khi tất cả đầu vào đều bằng 0 thì đầu ra mới bằng 0. Phương trình Boolean: Y = A + B
Đầu vào A
Đầu vào B
Đầu ra Y
0
0
0
0
1
1
1
0
1
1
1
1
Cổng NOT
Cổng NOT còn được gọi là bộ đảo (inverter). Nó chỉ có một đầu vào duy nhất và đầu ra luôn ngược lại với đầu vào. Nếu đầu vào là 1, đầu ra là 0 và ngược lại. Phương trình Boolean: Y = A̅ (A phủ định)
Đầu vào A
Đầu ra Y
0
1
1
0
Cổng NAND
Cổng NAND là sự kết hợp giữa cổng AND và cổng NOT. Đầu ra là phủ định của cổng AND. Nó bằng 0 khi tất cả đầu vào đều bằng 1, và bằng 1 trong mọi trường hợp còn lại. Đây là một cổng phổ dụng vì có thể dùng để xây dựng bất kỳ cổng logic nào khác.
Đầu vào A
Đầu vào B
Đầu ra Y
0
0
1
0
1
1
1
0
1
1
1
0
Cổng NOR

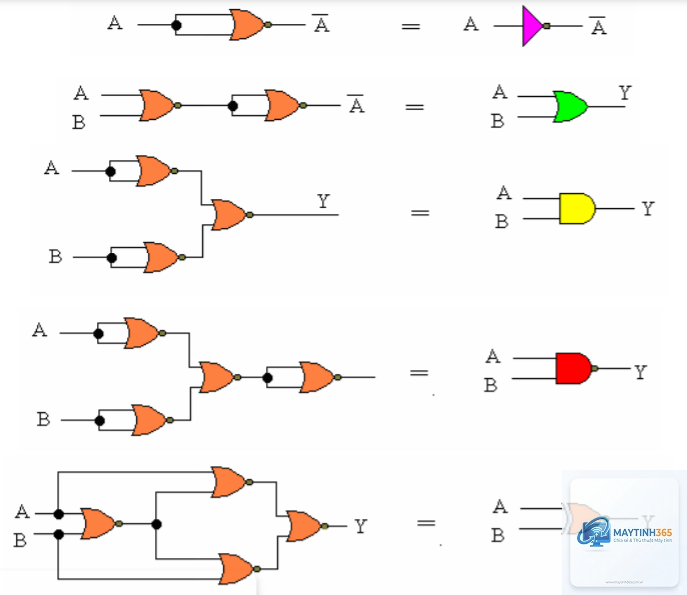

Cổng NOR là sự kết hợp giữa cổng OR và cổng NOT. Đầu ra bằng 1 chỉ khi tất cả đầu vào đều bằng 0. Tương tự như NAND, NOR cũng là một cổng phổ dụng.
Đầu vào A
Đầu vào B
Đầu ra Y
0
0
1
0
1
0
1
0
0
1
1
0
Cổng XOR (Exclusive OR)
Cổng XOR cho đầu ra bằng 1 khi số lượng đầu vào có giá trị 1 là số lẻ. Với hai đầu vào, đầu ra bằng 1 khi hai đầu vào khác nhau. Phương trình Boolean: Y = A ⊕ B
Đầu vào A
Đầu vào B
Đầu ra Y
0
0
0
0
1
1
1
0
1
1
1
0
Cổng XNOR (Exclusive NOR)
Cổng XNOR là phủ định của cổng XOR. Đầu ra bằng 1 khi hai đầu vào giống nhau. Đây là cổng logic dùng để so sánh sự bằng nhau giữa các bit.
Đầu vào A
Đầu vào B
Đầu ra Y
0
0
1
0
1
0
1
0
0
1
1
1
Nguyên lý hoạt động của Logic Gate trong mạch điện tử
Về mặt vật lý, các cổng logic được chế tạo từ các linh kiện bán dẫn như transistor MOSFET. Trong công nghệ CMOS (Complementary Metal-Oxide-Semiconductor), mỗi cổng logic bao gồm một mạng transistor kéo lên (pull-up network) kết nối với nguồn VDD và một mạng transistor kéo xuống (pull-down network) kết nối với đất GND.
Khi tín hiệu đầu vào thay đổi, các transistor sẽ đóng hoặc mở, tạo ra đường dẫn dòng điện đến đầu ra. Ví dụ, trong cổng NAND CMOS, hai transistor PMOS mắc song song và hai transistor NMOS mắc nối tiếp. Sự sắp xếp này đảm bảo đầu ra chỉ ở mức thấp khi cả hai đầu vào đều ở mức cao.
Thời gian trễ lan truyền (propagation delay) là một thông số quan trọng, đo lường thời gian từ khi tín hiệu đầu vào thay đổi đến khi đầu ra ổn định. Trong các vi mạch hiện đại, thời gian này chỉ tính bằng pico giây (10⁻¹² giây).
Ứng dụng thực tế của Logic Gate trong đời sống và công nghệ
Các cổng logic hiện diện trong hầu hết mọi thiết bị điện tử mà con người sử dụng hàng ngày. Một bộ cộng đầy đủ (full adder) cần 2 cổng XOR, 2 cổng AND và 1 cổng OR.
Bộ giải mã (Decoder): Dùng cổng AND và NOT để chuyển đổi mã nhị phân thành tín hiệu điều khiển, ứng dụng trong bộ nhớ và hiển thị.
Flip-flop và thanh ghi: Cổng NAND và NOR được kết nối chéo để tạo ra các mạch tuần tự lưu trữ dữ liệu, là nền tảng của bộ nhớ RAM.
Mạch so sánh (Comparator): Sử dụng cổng XNOR để so sánh hai số nhị phân, ứng dụng trong hệ thống kiểm tra lỗi và bảo mật.
Bộ đa hợp (Multiplexer): Kết hợp nhiều cổng AND, OR và NOT để chọn một trong nhiều tín hiệu đầu vào và chuyển đến đầu ra.
So sánh chi tiết giữa các họ Logic Gate phổ biến
Trong thực tế, các cổng logic được sản xuất theo nhiều họ công nghệ khác nhau. Hai họ phổ biến nhất là TTL (Transistor-Transistor Logic) và CMOS.
Đặc điểm
Họ TTL
Họ CMOS
Công nghệ chế tạo
Transistor lưỡng cực
Transistor MOSFET
Điện áp hoạt động
5V ± 0.25V
3V đến 18V
Công suất tiêu thụ
Cao (10mW/cổng)
Thấp (0.01mW/cổng ở trạng thái tĩnh)
Tốc độ chuyển mạch
Nhanh (10ns)
Chậm hơn (25ns ở điện áp thấp)
Khả năng chống nhiễu
Trung bình
Cao
Mật độ tích hợp
Thấp
Cao
Ngày nay, họ CMOS chiếm ưu thế tuyệt đối trong các vi mạch VLSI nhờ công suất tiêu thụ cực thấp và khả năng tích hợp hàng tỷ transistor trên một chip.
Sai lầm thường gặp khi làm việc với Logic Gate và cách khắc phục
Khi thiết kế hoặc học tập về cổng logic, người mới bắt đầu thường mắc phải một số lỗi phổ biến:
Nhầm lẫn giữa cổng NAND và NOR: Nhiều người nhớ nhầm bảng chân trị. Cách khắc phục là ghi nhớ NAND là NOT AND, nghĩa là phủ định của AND, do đó chỉ có một trường hợp đầu ra bằng 0.
Bỏ qua điện trở kéo lên (pull-up resistor): Trong mạch thực tế, đầu vào của cổng CMOS không được để nổi (floating) vì sẽ gây ra trạng thái không xác định. Luôn kết nối đầu vào với VDD hoặc GND thông qua điện trở.
Không tính đến fan-out: Mỗi cổng logic chỉ có thể lái được một số lượng giới hạn đầu vào của cổng khác. Vượt quá giới hạn này sẽ làm suy giảm tín hiệu.
Hiểu sai về logic tích cực và logic âm: Một số mạch sử dụng logic âm, nơi mức điện áp thấp tương ứng với logic 1. Cần kiểm tra datasheet trước khi thiết kế.
Lưu ý quan trọng khi thiết kế mạch sử dụng Logic Gate
Để đảm bảo mạch hoạt động ổn định và đáng tin cậy, cần tuân thủ các nguyên tắc sau:
Luôn sử dụng tụ lọc nguồn (decoupling capacitor) gần mỗi vi mạch để giảm nhiễu chuyển mạch. Giá trị thường dùng là 0.1µF.
Tránh để đầu vào không kết nối. Đầu vào nổi có thể dao động ngẫu nhiên, gây ra tiêu thụ dòng điện lớn và hoạt động sai.
Kiểm tra thông số thời gian (setup time, hold time) khi thiết kế mạch tuần tự để tránh hiện tượng metastability.
Sử dụng công cụ mô phỏng như SPICE hoặc Logisim trước khi chế tạo mạch thật để phát hiện lỗi logic.
Câu hỏi thường gặp về Logic Gate
Cổng logic phổ dụng là gì?
Cổng logic phổ dụng là loại cổng có thể được sử dụng để xây dựng bất kỳ hàm Boolean nào. Cổng NAND và NOR là hai cổng phổ dụng. Ví dụ, chỉ với các cổng NAND,
Cổng logic tổ hợp có đầu ra chỉ phụ thuộc vào đầu vào hiện tại, không có bộ nhớ. Ngược lại, mạch tuần tự sử dụng các cổng logic kết hợp với flip-flop để lưu trữ trạng thái, do đó đầu ra phụ thuộc vào cả đầu vào hiện tại và quá khứ.
Tại sao cổng NOT còn được gọi là bộ đảo?
Cổng NOT được gọi là bộ đảo vì nó đảo ngược hoàn toàn tín hiệu đầu vào. Nếu đầu vào là mức cao, đầu ra sẽ là mức thấp và ngược lại. Trong ký hiệu mạch, cổng NOT thường được biểu diễn bằng một hình tam giác với một vòng tròn nhỏ ở đầu ra.
Làm thế nào để xác định số lượng cổng logic cần thiết cho một mạch?
Số lượng cổng logic phụ thuộc vào hàm Boolean cần thực hiện.
Không, cổng logic chỉ hoạt động với tín hiệu số nhị phân (0 và 1). Tuy nhiên, có các mạch so sánh tương tự (analog comparator) có thể chuyển đổi tín hiệu tương tự thành tín hiệu số trước khi đưa vào cổng logic.
Kết luận
Hiểu rõ Logic Gate là gì và cách thức hoạt động của từng loại cổng là nền tảng không thể thiếu cho bất kỳ ai muốn đi sâu vào lĩnh vực điện tử số, khoa học máy tính hoặc kỹ thuật phần cứng. Từ những cổng AND, OR, NOT đơn giản đến các tổ hợp phức tạp tạo nên bộ vi xử lý hiện đại, tất cả đều vận hành dựa trên các nguyên lý Boolean cơ bản. Việc nắm vững bảng chân trị, ký hiệu và ứng dụng của từng loại cổng logic sẽ giúp bạn tự tin thiết kế và phân tích bất kỳ mạch số nào. Trong kỷ nguyên Internet of Things và trí tuệ nhân tạo, kiến thức về cổng logic càng trở nên quan trọng khi các thiết bị thông minh ngày càng đòi hỏi hiệu suất xử lý cao hơn với mức năng lượng tiêu thụ thấp hơn.
