RAID Controller là một thiết bị phần cứng hoặc phần mềm quản lý các ổ đĩa cứng trong hệ thống RAID, đảm nhiệm vai trò điều phối dữ liệu giữa hệ điều hành và các ổ đĩa vật lý. Bộ điều khiển này quyết định hiệu suất, độ an toàn và khả năng mở rộng của toàn bộ hệ thống lưu trữ. Trong môi trường doanh nghiệp, RAID Controller là thành phần không thể thiếu để đảm bảo dữ liệu luôn sẵn sàng và hoạt động ổn định.
Bản chất của RAID Controller và cách thức hoạt động
RAID Controller hoạt động như một bộ não trung gian, nhận lệnh đọc ghi từ hệ điều hành và phân phối chúng đến các ổ đĩa theo đúng cấu hình RAID đã thiết lập. Khi hệ điều hành yêu cầu ghi một file dữ liệu, controller sẽ quyết định chia nhỏ file đó, thêm bit chẵn lẻ, và phân bổ vào nhiều ổ đĩa khác nhau. Quá trình này diễn ra trong mili giây mà người dùng không hề nhận thấy.
Bộ điều khiển RAID sử dụng bộ nhớ đệm (cache) riêng để tăng tốc độ xử lý. Cache này thường là RAM tốc độ cao, có thể từ 256MB đến 8GB trên các dòng cao cấp. Khi dữ liệu được ghi, controller sẽ lưu tạm vào cache trước, sau đó mới ghi xuống ổ đĩa. Cơ chế write-back cache giúp tăng hiệu suất ghi lên đến 300% so với ghi trực tiếp.
Phân loại RAID Controller: Hardware vs Software
RAID Controller phần cứng (Hardware RAID Controller)

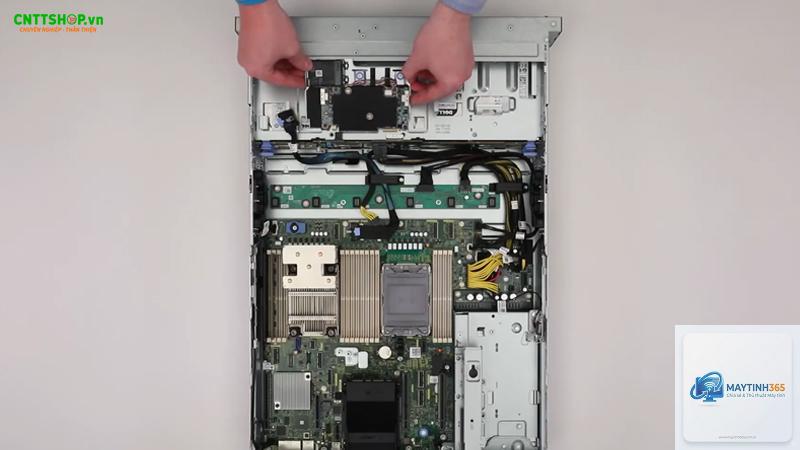

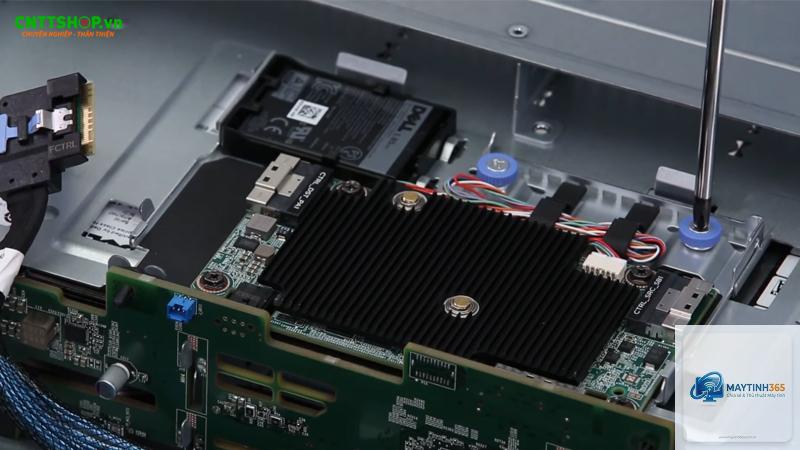

Đây là dạng card mở rộng cắm trực tiếp vào khe PCIe trên bo mạch chủ. Hardware RAID Controller có bộ xử lý riêng, RAM cache và pin dự phòng. Toàn bộ quá trình tính toán parity, phân phối dữ liệu đều do chip xử lý chuyên dụng đảm nhiệm, không ảnh hưởng đến CPU chính của máy chủ.
Các dòng phổ biến bao gồm Broadcom (trước đây là LSI), Adaptec, HighPoint. Hardware RAID Controller thường được sử dụng trong máy chủ Dell PowerEdge, HPE ProLiant, IBM System x với giá thành từ 200 USD đến vài nghìn USD tùy tính năng.
RAID Controller phần mềm (Software RAID Controller)
Software RAID sử dụng tài nguyên CPU và RAM của hệ thống chính để xử lý các tác vụ RAID. Hệ điều hành đảm nhận vai trò điều khiển, thường được tích hợp sẵn trong Windows (Dynamic Disk), Linux (mdadm), hoặc macOS. Ưu điểm lớn nhất là chi phí thấp, không cần mua thêm phần cứng.
Tuy nhiên, Software RAID tiêu tốn từ 5% đến 15% sức mạnh CPU cho việc tính toán parity. Trong các hệ thống có tải cao, điều này có thể gây giảm hiệu suất tổng thể. Software RAID cũng không có cache riêng, dẫn đến tốc độ ghi chậm hơn đáng kể so với hardware RAID.
RAID Controller tích hợp trên bo mạch chủ (Onboard RAID)
Nhiều bo mạch chủ hiện nay tích hợp sẵn chip RAID giá rẻ, thường là các dòng Intel RST hoặc AMD RAID. Đây là dạng lai giữa hardware và software, vì chip xử lý một phần nhưng vẫn phụ thuộc vào driver và CPU. Onboard RAID phù hợp cho người dùng phổ thông, không đáp ứng được yêu cầu khắt khe của doanh nghiệp.

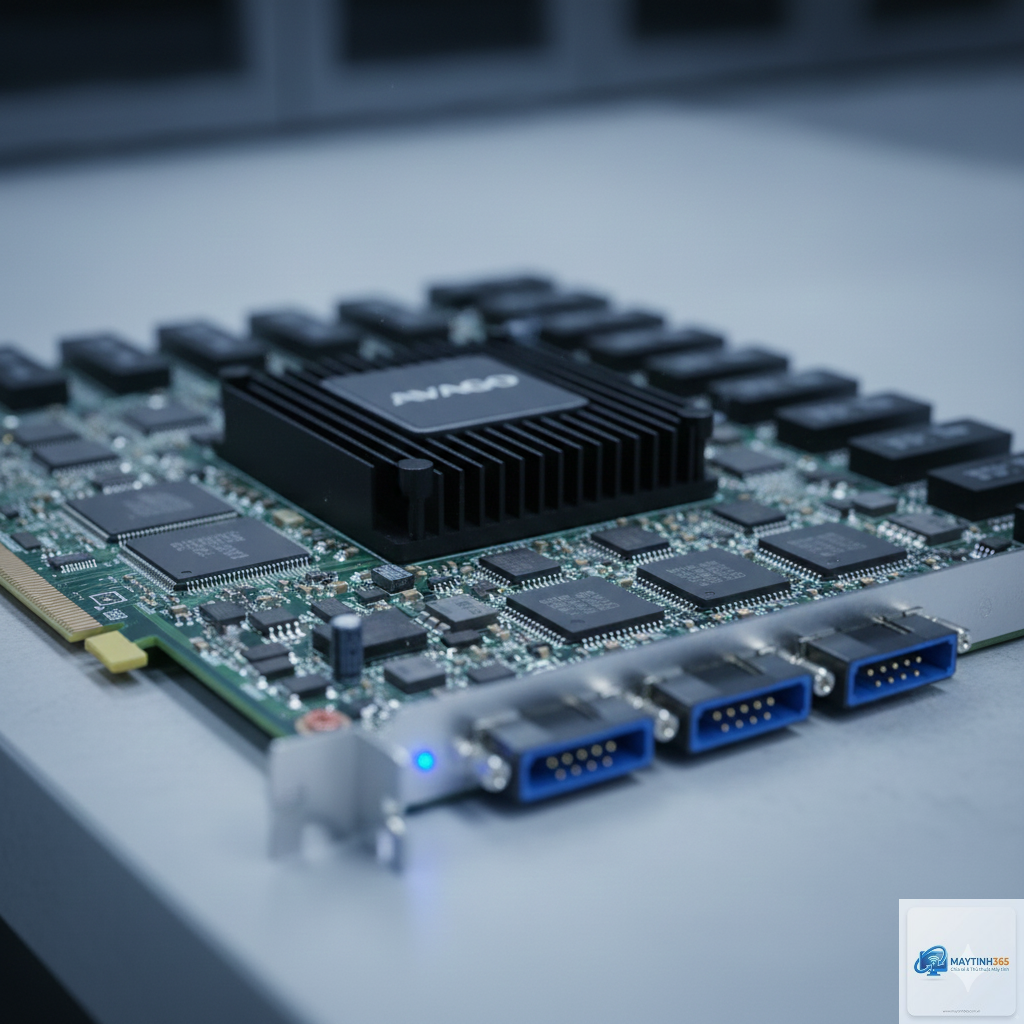

Các thành phần cấu tạo nên RAID Controller
Một RAID Controller hoàn chỉnh bao gồm nhiều thành phần quan trọng:
Bộ xử lý RAID (ROC – RAID on Chip): Chip xử lý chuyên dụng, thường là ARM hoặc PowerPC, tốc độ từ 800MHz đến 2GHz. ROC đảm nhiệm mọi tính toán phức tạp.
Bộ nhớ đệm (Cache): RAM DDR3 hoặc DDR4 dung lượng từ 256MB đến 8GB. Cache càng lớn, hiệu suất càng cao.
Pin hoặc siêu tụ (Supercapacitor): Duy trì nguồn điện cho cache khi mất điện đột ngột, đảm bảo dữ liệu trong cache không bị mất.
Cổng kết nối: Thường là SATA, SAS hoặc NVMe. Số lượng cổng quyết định số ổ đĩa tối đa có thể kết nối.
Giao diện PCIe: Kết nối với bo mạch chủ, thường là PCIe 3.0 x8 hoặc x16.
Các cấp độ RAID phổ biến và vai trò của Controller
Cấp độ RAID
Số ổ tối thiểu
Dung lượng khả dụng
Khả năng chịu lỗi
Hiệu suất đọc/ghi
RAID 0
2
100% tổng dung lượng
Không
Cao nhất
RAID 1
2
50% tổng dung lượng
1 ổ hỏng
Đọc nhanh, ghi trung bình
RAID 5
3
(n-1)/n tổng dung lượng
1 ổ hỏng
Đọc nhanh, ghi chậm
RAID 6
4
(n-2)/n tổng dung lượng
2 ổ hỏng
Đọc nhanh, ghi rất chậm

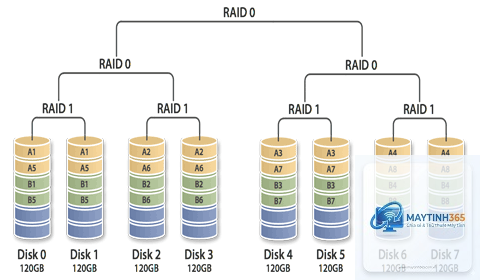

RAID 10
4
50% tổng dung lượng
1 ổ mỗi nhóm
Cao nhất
RAID Controller quyết định hiệu suất của từng cấp độ. Với RAID 5, controller có chip xử lý mạnh sẽ giảm đáng kể độ trễ khi ghi dữ liệu do phải tính toán parity. Một controller yếu có thể làm giảm tốc độ ghi của RAID 5 xuống chỉ còn 30% so với ổ đơn.
Lợi ích khi sử dụng RAID Controller chuyên dụng
Việc đầu tư vào RAID Controller phần cứng mang lại nhiều lợi ích rõ rệt:
Hiệu suất vượt trội: Cache và bộ xử lý riêng giúp tăng tốc độ đọc ghi lên 2-5 lần so với phần mềm.
Giảm tải cho CPU chính: CPU máy chủ tập trung xử lý ứng dụng, không phải tính toán RAID.
Khả năng mở rộng linh hoạt: Hỗ trợ kết nối hàng chục ổ đĩa thông qua expander.
Bảo vệ dữ liệu nâng cao: Tính năng hot spare, rebuild tự động, kiểm tra tính toàn vẹn dữ liệu.
Tương thích đa nền tảng: Hoạt động ổn định với Windows, Linux, VMware, Hyper-V.
Hạn chế cần cân nhắc
Bên cạnh những ưu điểm, RAID Controller cũng có một số nhược điểm:
Chi phí cao: Card RAID chuyên dụng có giá từ 5 triệu đến 50 triệu đồng.
Phụ thuộc phần cứng: Khi card hỏng, cần thay thế đúng model mới có thể đọc được dữ liệu.
Độ phức tạp: Cấu hình và quản lý đòi hỏi kiến thức chuyên môn.
Tiêu thụ điện năng: Card RAID tiêu thụ từ 10W đến 30W, tản nhiệt cần được tính toán.
So sánh RAID Controller phần cứng và phần mềm
Tiêu chí
Hardware RAID Controller
Software RAID Controller
Hiệu suất
Cao, ổn định
Phụ thuộc CPU, thấp hơn
Chi phí
Cao
Miễn phí
Cache
Có, dung lượng lớn
Không có cache riêng
Khả năng chịu lỗi
Cao, có pin dự phòng
Thấp, phụ thuộc hệ điều hành
Quản lý
Phức tạp, cần chuyên môn
Đơn giản, dễ cấu hình
Mở rộng
Linh hoạt, nhiều cổng
Giới hạn bởi bo mạch chủ
Ứng dụng thực tế của RAID Controller trong doanh nghiệp
Trong trung tâm dữ liệu, RAID Controller là xương sống của hệ thống lưu trữ. Máy chủ cơ sở dữ liệu SQL Server thường sử dụng RAID 10 với controller có cache 2GB để đảm bảo tốc độ giao dịch. Hệ thống email Exchange Server ưu tiên RAID 6 với controller hỗ trợ 16 cổng SAS để vừa an toàn vừa tiết kiệm dung lượng.
Các ứng dụng ảo hóa VMware vSphere yêu cầu RAID Controller có khả năng pass-through để VM có thể truy cập trực tiếp vào ổ đĩa. Controller dòng Broadcom 9560 hỗ trợ NVMe RAID, cho phép tốc độ đọc tuần tự lên đến 14GB/s, phù hợp cho hệ thống AI và machine learning.
Trong lĩnh vực giám sát an ninh, RAID Controller giúp hệ thống camera lưu trữ liên tục 24/7 mà không sợ mất dữ liệu khi ổ đĩa hỏng. Một hệ thống 64 camera 4K cần controller hỗ trợ RAID 5 với 8 ổ cứng 16TB để lưu trữ 30 ngày.
Hướng dẫn lựa chọn RAID Controller phù hợp
Khi chọn mua RAID Controller, cần xem xét các yếu tố sau:
Số lượng ổ đĩa: Controller 8 cổng cho hệ thống nhỏ, 16-24 cổng cho doanh nghiệp.
Loại ổ đĩa: SATA cho chi phí thấp, SAS cho hiệu suất cao, NVMe cho tốc độ cực nhanh.
Dung lượng cache: Tối thiểu 1GB cho RAID 5, 2GB cho RAID 6, 4GB cho môi trường ảo hóa.
Giao diện kết nối: PCIe 3.0 x8 cho đa số, PCIe 4.0 x16 cho NVMe.
Tính năng bảo vệ: Pin dự phòng, hot spare, online capacity expansion.
Sai lầm thường gặp khi sử dụng RAID Controller
Nhiều người dùng mắc phải những sai lầm nghiêm trọng khi triển khai RAID Controller:
Không dùng pin dự phòng: Khi mất điện, dữ liệu trong cache sẽ bị mất hoàn toàn, gây hỏng file hệ thống.
Dùng ổ đĩa khác hãng: RAID yêu cầu ổ đĩa đồng nhất về tốc độ, dung lượng, firmware để hoạt động ổn định.
Không kiểm tra firmware: Firmware cũ có thể gây lỗi rebuild, mất dữ liệu hàng loạt.
Bỏ qua cảnh báo: Khi controller báo lỗi ổ đĩa, cần thay thế ngay, không nên chờ đợi.
Cấu hình sai stripe size: Stripe size 64KB cho file nhỏ, 256KB cho file lớn, chọn sai sẽ giảm hiệu suất.
Lưu ý quan trọng khi vận hành RAID Controller
Để đảm bảo hệ thống hoạt động ổn định, cần tuân thủ các nguyên tắc sau:
Sao lưu dữ liệu thường xuyên dù đã dùng RAID, vì RAID không thay thế backup.
Theo dõi nhiệt độ controller, duy trì dưới 60 độ C để tránh giảm tuổi thọ.
Cập nhật firmware định kỳ 6 tháng một lần từ nhà sản xuất.
Kiểm tra log lỗi hàng tuần qua phần mềm quản lý như Broadcom Storage Authority.
Dự phòng ít nhất một controller cùng model để thay thế khi hỏng hóc.
Có, RAID Controller hỗ trợ cả ổ HDD và SSD. Tuy nhiên, với SSD NVMe cần controller hỗ trợ NVMe RAID để đạt tốc độ tối đa. Một số controller cũ không tương thích với SSD dung lượng lớn trên 4TB.
Làm sao biết RAID Controller bị hỏng?
Dấu hiệu nhận biết bao gồm: máy tính không nhận ổ đĩa, đèn báo lỗi trên card, tốc độ đọc ghi giảm đột ngột, hệ thống thường xuyên báo lỗi disk timeout. Phần mềm quản lý sẽ hiển thị trạng thái degraded hoặc failed.
Có thể thay RAID Controller khác hãng khi đã cấu hình RAID không?
Không nên, vì mỗi hãng có định dạng metadata riêng. Thay controller khác hãng sẽ không đọc được cấu hình RAID, dẫn đến mất dữ liệu. Chỉ nên thay cùng hãng, cùng dòng hoặc tương thích ngược.
RAID Controller ảnh hưởng thế nào đến tốc độ mạng?
RAID Controller không ảnh hưởng trực tiếp đến tốc độ mạng, nhưng nếu controller quá chậm, dữ liệu từ mạng sẽ phải chờ ghi xuống ổ, gây nghẽn cổ chai. Hệ thống 10GbE cần controller có cache tối thiểu 2GB để theo kịp băng thông.
Có cần RAID Controller cho máy tính cá nhân không?
Với người dùng phổ thông, RAID Controller là không cần thiết. Chỉ nên dùng khi làm việc với dữ liệu quan trọng như video editing, render 3D, hoặc chạy máy chủ gia đình. Software RAID hoặc ổ đĩa đơn đã đủ cho nhu cầu hàng ngày.
RAID Controller là thành phần then chốt quyết định hiệu suất và độ tin cậy của hệ thống lưu trữ. Việc lựa chọn đúng loại controller phù hợp với nhu cầu sử dụng sẽ giúp doanh nghiệp tiết kiệm chi phí vận hành và đảm bảo an toàn dữ liệu. Hardware RAID Controller với cache và bộ xử lý riêng là lựa chọn tối ưu cho môi trường sản xuất, trong khi Software RAID phù hợp cho các hệ thống thử nghiệm hoặc ngân sách hạn chế. Dù chọn giải pháp nào, việc hiểu rõ nguyên lý hoạt động và các yếu tố ảnh hưởng đến RAID Controller sẽ giúp bạn xây dựng hệ thống lưu trữ bền vững và hiệu quả.
