Trong hạ tầng mạng doanh nghiệp và trung tâm dữ liệu, Layer 2 Switch đóng vai trò như một bộ não trung tâm giúp kết nối hàng trăm thiết bị đầu cuối. Đây là thiết bị chuyển mạch hoạt động ở tầng Data Link (tầng 2) của mô hình OSI, có nhiệm vụ chính là chuyển tiếp khung dữ liệu dựa trên địa chỉ MAC. Không giống như Hub chỉ phát tín hiệu mù quáng, Layer 2 Switch thông minh hơn khi chỉ gửi dữ liệu đến đúng cổng đích, giúp giảm xung đột và tối ưu băng thông. Bài viết này sẽ phân tích chi tiết nguyên lý hoạt động, phân loại, ưu nhược điểm và cách ứng dụng Layer 2 Switch trong thực tế.
Bản chất và nguyên lý hoạt động của Layer 2 Switch

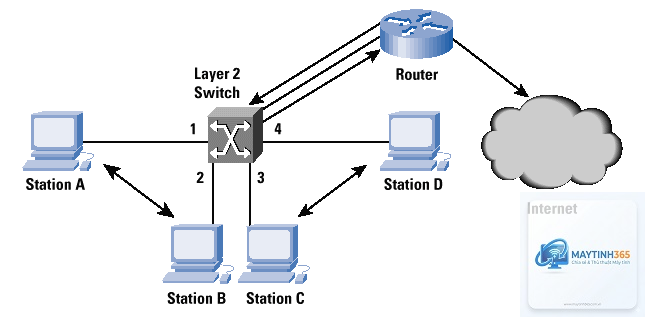

Layer 2 Switch hoạt động dựa trên địa chỉ MAC (Media Access Control) – một định danh duy nhất được gắn cứng vào mỗi card mạng. Khi một khung dữ liệu đến cổng switch, thiết bị sẽ đọc địa chỉ MAC nguồn và đích trong phần header của khung. Sau đó, nó tra cứu bảng địa chỉ MAC (MAC address table) để xác định cổng nào cần chuyển tiếp dữ liệu.
Quá trình này diễn ra theo ba bước cơ bản:
Học địa chỉ MAC: Khi nhận frame đầu tiên từ một thiết bị, switch ghi lại địa chỉ MAC nguồn cùng với số cổng tương ứng vào bảng MAC.
Quyết định chuyển tiếp: Nếu địa chỉ MAC đích đã có trong bảng, switch chỉ gửi frame ra đúng cổng đó (unicast). Nếu chưa có, nó sẽ flood frame ra tất cả các cổng trừ cổng nhận.
Lọc và loại bỏ: Nếu địa chỉ MAC nguồn và đích nằm trên cùng một cổng, switch sẽ loại bỏ frame để tránh lãng phí băng thông.
Bảng địa chỉ MAC có dung lượng giới hạn, thường từ 8K đến 128K entry tùy theo dòng switch. Khi bảng đầy, switch buộc phải flood frame đến tất cả cổng, làm giảm hiệu suất mạng.
Phân loại Layer 2 Switch theo tính năng và ứng dụng

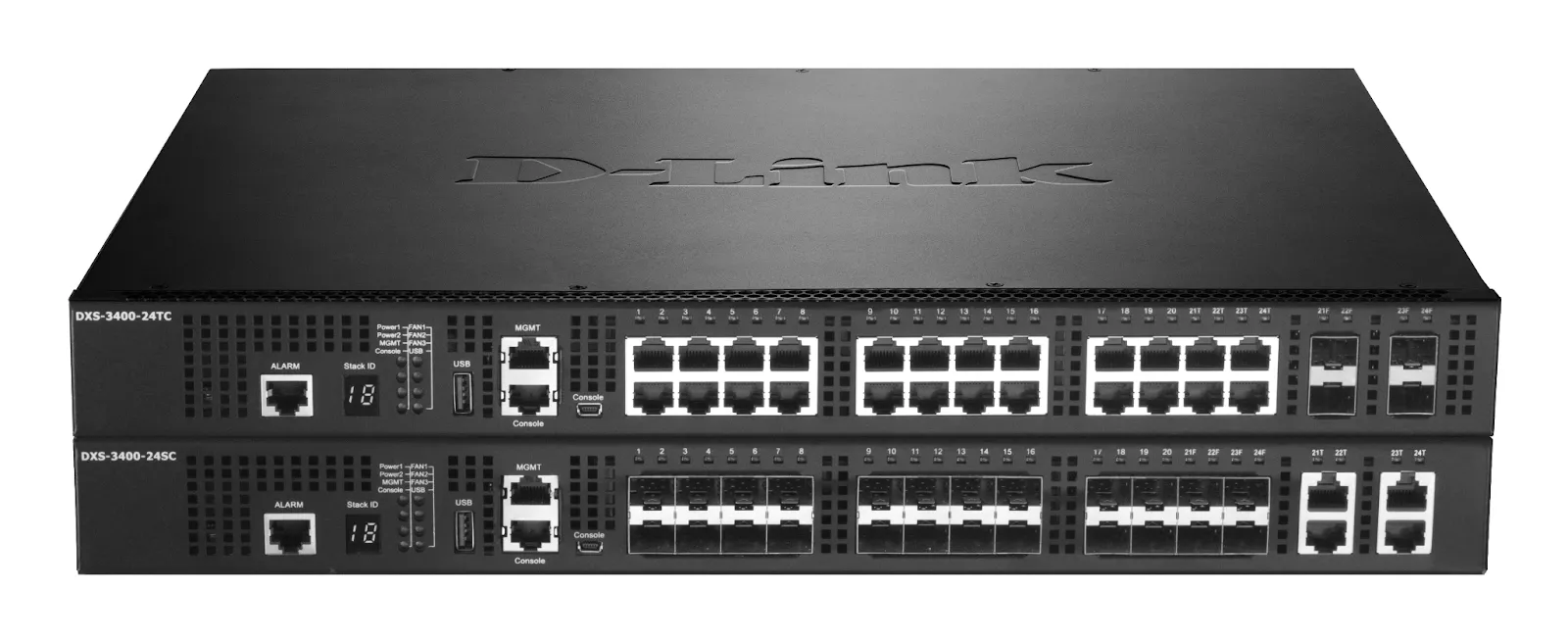

Managed Layer 2 Switch
Đây là dòng switch có thể cấu hình, cho phép quản trị viên can thiệp sâu vào hoạt động của thiết bị. Các tính năng nổi bật bao gồm VLAN (Virtual LAN), STP (Spanning Tree Protocol), QoS (Quality of Service), và port mirroring. Managed switch thường được sử dụng trong mạng doanh nghiệp vừa và lớn, nơi yêu cầu kiểm soát lưu lượng và bảo mật cao.
Unmanaged Layer 2 Switch
Loại switch này hoạt động ngay khi cắm điện, không cần cấu hình. Nó tự động học địa chỉ MAC và chuyển tiếp frame mà không cho phép can thiệp. Unmanaged switch phù hợp với mạng gia đình, văn phòng nhỏ hoặc các hệ thống tạm thời, nơi chi phí thấp và sự đơn giản được ưu tiên.
Smart Layer 2 Switch
Đây là phiên bản trung gian giữa managed và unmanaged. Smart switch cung cấp một số tính năng quản lý cơ bản như VLAN và QoS thông qua giao diện web, nhưng không hỗ trợ các giao thức phức tạp như STP hay SNMP. Dòng này thích hợp cho doanh nghiệp nhỏ cần linh hoạt nhưng ngân sách hạn chế.

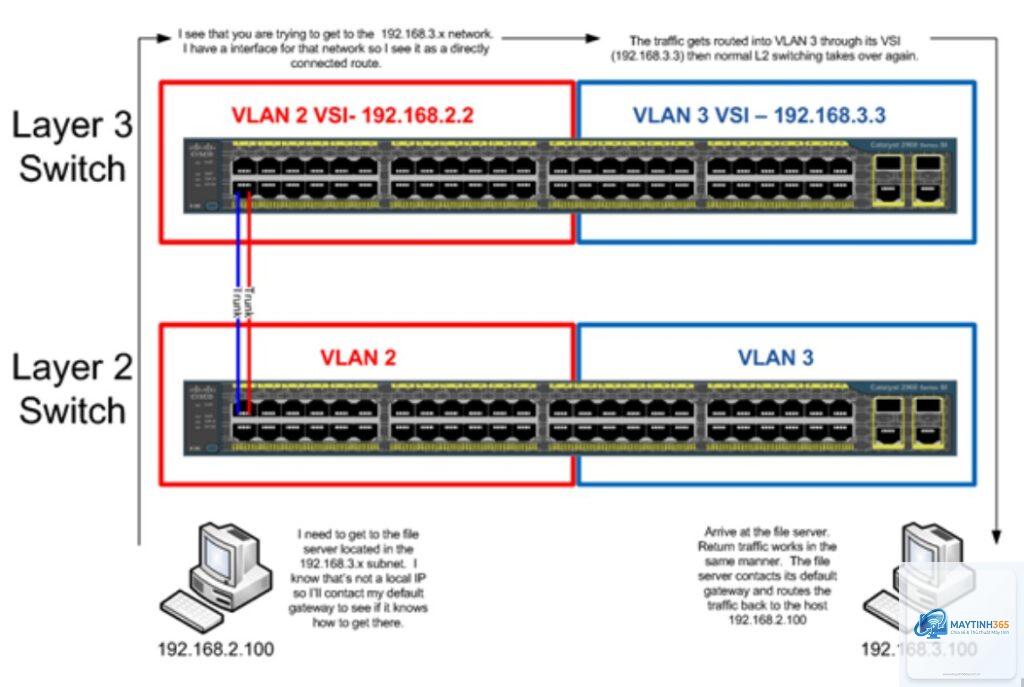

So sánh Layer 2 Switch với Layer 3 Switch và Hub
Tiêu chí
Layer 2 Switch
Layer 3 Switch
Hub
Tầng hoạt động
Tầng 2 (Data Link)
Tầng 3 (Network)
Tầng 1 (Physical)
Cơ sở chuyển tiếp
Địa chỉ MAC
Địa chỉ IP + MAC
Không có (phát tín hiệu)
Khả năng định tuyến
Không
Có (hỗ trợ routing)
Không
Xử lý broadcast
Flood đến tất cả cổng
Có thể chặn broadcast
Phát đến tất cả cổng
Hiệu suất
Cao (wire-speed)
Cao (có thể thấp hơn do xử lý IP)
Thấp (xung đột cao)
Giá thành
Trung bình
Cao
Thấp
Layer 2 Switch vượt trội hơn Hub ở khả năng giảm xung đột và tận dụng băng thông. So với Layer 3 Switch, nó đơn giản hơn, chi phí thấp hơn nhưng không thể định tuyến giữa các mạng con khác nhau. Trong thực tế, Layer 2 Switch thường được đặt ở tầng access, kết nối trực tiếp với thiết bị đầu cuối, trong khi Layer 3 Switch đảm nhận vai trò aggregation hoặc core.
Lợi ích khi sử dụng Layer 2 Switch trong mạng LAN
Giảm xung đột dữ liệu: Mỗi cổng trên switch là một collision domain riêng biệt, giúp loại bỏ hoàn toàn xung đột giữa các thiết bị kết nối.
Tối ưu băng thông: Chỉ gửi dữ liệu đến đúng cổng đích, không lãng phí băng thông như Hub.
Hỗ trợ VLAN: Cho phép phân chia mạng logic thành các segment độc lập, tăng cường bảo mật và quản lý.
Độ trễ thấp: Chuyển tiếp frame ở tốc độ wire, thường chỉ vài micro giây.
Khả năng mở rộng: Có thể kết nối nhiều switch với nhau để mở rộng số lượng cổng.
Hạn chế cần lưu ý của Layer 2 Switch
Layer 2 Switch không thể định tuyến giữa các mạng con khác nhau. Nếu doanh nghiệp có nhiều VLAN, bắt buộc phải có thiết bị Layer 3 hoặc router để kết nối chúng. Ngoài ra, switch Layer 2 dễ bị ảnh hưởng bởi các cuộc tấn công như MAC flooding, ARP spoofing nếu không được cấu hình bảo mật phù hợp. Một hạn chế khác là broadcast domain vẫn tồn tại – khi một thiết bị gửi broadcast, tất cả thiết bị trong cùng VLAN đều nhận được, gây lãng phí tài nguyên nếu mạng quá lớn.
Ứng dụng thực tế của Layer 2 Switch
Mạng văn phòng doanh nghiệp

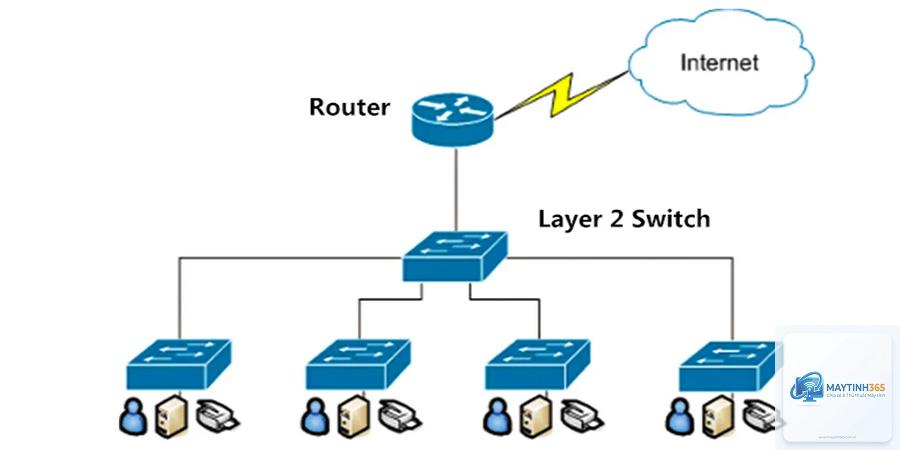

Trong một tòa nhà văn phòng, Layer 2 Switch được đặt tại mỗi tầng để kết nối máy tính, máy in, điện thoại IP. Các switch này thường được cấu hình VLAN để tách biệt lưu lượng giữa các phòng ban như kế toán, nhân sự, kỹ thuật. Một switch core Layer 3 ở phòng server sẽ kết nối các VLAN này với nhau và ra internet.
Trung tâm dữ liệu
Layer 2 Switch đóng vai trò là top-of-rack switch, kết nối các server trong cùng một rack. Nhờ tốc độ chuyển tiếp cao và độ trễ thấp, nó đáp ứng tốt nhu cầu trao đổi dữ liệu giữa các máy chủ trong cùng một phân đoạn mạng. Các giao thức như MLAG (Multi-chassis Link Aggregation) thường được dùng để tăng độ dự phòng.
Mạng giáo dục và bệnh viện
Các trường học và bệnh viện sử dụng Layer 2 Switch để kết nối hàng trăm thiết bị đầu cuối. Tính năng port security giúp ngăn chặn truy cập trái phép, trong khi QoS đảm bảo băng thông cho các ứng dụng quan trọng như hội nghị truyền hình hay hệ thống thông tin bệnh viện.
Sai lầm thường gặp khi triển khai Layer 2 Switch
Không cấu hình STP: Khi kết nối nhiều switch với nhau, nếu không bật Spanning Tree Protocol, các vòng lặp mạng có thể gây broadcast storm, làm tê liệt toàn bộ hệ thống.
Bỏ qua bảo mật cổng: Để cổng switch ở chế độ mặc định cho phép bất kỳ thiết bị nào kết nối, tạo nguy cơ tấn công từ bên trong.
Sử dụng switch không phù hợp với lưu lượng: Chọn switch có băng thông backplane thấp hơn tổng lưu lượng các cổng, dẫn đến nghẽn cổ chai.
Không phân hoạch VLAN hợp lý: Để tất cả thiết bị trong cùng một VLAN làm tăng kích thước broadcast domain, giảm hiệu suất mạng.
Khi lựa chọn Layer 2 Switch, cần xem xét các yếu tố sau: số lượng cổng (thường từ 8 đến 48 cổng), tốc độ cổng (1Gbps, 10Gbps hay 25Gbps), dung lượng bảng địa chỉ MAC, hỗ trợ PoE (Power over Ethernet) nếu cần cấp nguồn cho camera IP hoặc điện thoại VoIP. Đối với môi trường doanh nghiệp, nên chọn managed switch để có thể giám sát và tối ưu mạng lưới. Các thương hiệu phổ biến bao gồm Cisco, Juniper, HP Aruba, và các dòng Việt Nam như VNPT, Viettel cũng đang chiếm lĩnh thị trường nhờ giá cạnh tranh.
Câu hỏi thường gặp về Layer 2 Switch
Layer 2 Switch có hỗ trợ VLAN không?
Có, hầu hết các managed Layer 2 Switch đều hỗ trợ VLAN theo chuẩn IEEE 802.1Q. Tính năng này cho phép chia mạng vật lý thành nhiều mạng logic, tăng cường bảo mật và quản lý.
Layer 2 Switch có cần cấu hình IP không?
Đối với unmanaged switch, không cần cấu hình IP. Managed switch cần một địa chỉ IP cho mục đích quản lý (SSH, web interface), nhưng việc chuyển tiếp frame vẫn dựa trên địa chỉ MAC, không phải IP.
Sự khác biệt giữa Layer 2 Switch và Layer 3 Switch là gì?
Layer 2 Switch chỉ chuyển tiếp dựa trên địa chỉ MAC, không thể định tuyến giữa các mạng con. Layer 3 Switch có thêm khả năng định tuyến IP, cho phép kết nối các VLAN khác nhau mà không cần router riêng.
Có thể trong mạng nhỏ, nhưng không khuyến khích cho mạng lớn. Core switch cần khả năng định tuyến để kết nối các phân đoạn mạng, do đó Layer 3 Switch hoặc router là lựa chọn tốt hơn.
Layer 2 Switch có bảo mật không?
Có, managed Layer 2 Switch cung cấp nhiều tính năng bảo mật như port security, ACL (Access Control List), DHCP snooping, và dynamic ARP inspection. Unmanaged switch hầu như không có bảo mật.
Kết luận
Layer 2 Switch là thiết bị không thể thiếu trong bất kỳ hệ thống mạng LAN nào, từ gia đình đến doanh nghiệp lớn. Với khả năng chuyển tiếp thông minh dựa trên địa chỉ MAC, nó mang lại hiệu suất cao, giảm xung đột và tối ưu băng thông. Việc hiểu rõ nguyên lý hoạt động, phân loại và ứng dụng của Layer 2 Switch giúp quản trị viên đưa ra quyết định đúng đắn khi thiết kế và vận hành hạ tầng mạng. Để đạt hiệu quả tối đa, cần kết hợp Layer 2 Switch với các thiết bị Layer 3 và tuân thủ các nguyên tắc bảo mật cơ bản. Đầu tư vào switch chất lượng ngay từ đầu sẽ tiết kiệm chi phí vận hành và nâng cao độ ổn định cho toàn bộ hệ thống.
