Trong thế giới kinh doanh và công nghệ hiện đại, việc trực quan hóa các quy trình phức tạp trở thành kỹ năng sống còn. Flowchart là gì? Đây là câu hỏi mà bất kỳ ai làm việc trong lĩnh vực quản lý dự án, lập trình, sản xuất hay thậm chí giáo dục đều cần nắm rõ. Flowchart, hay còn gọi là sơ đồ khối, là công cụ đồ họa mạnh mẽ giúp biểu diễn các bước công việc, luồng dữ liệu và quy trình ra quyết định một cách trực quan. Bài viết này sẽ cung cấp cho bạn kiến thức toàn diện từ khái niệm cơ bản đến ứng dụng nâng cao của flowchart.
Định nghĩa chi tiết về Flowchart là gì?

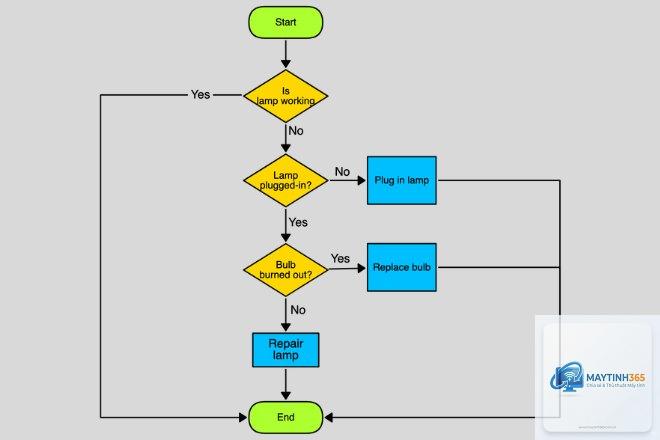

Flowchart là một loại sơ đồ biểu diễn trực quan một quy trình hoặc hệ thống thông qua các hình khối tiêu chuẩn được kết nối bằng mũi tên. Mỗi hình khối đại diện cho một bước cụ thể trong quy trình, từ bắt đầu, kết thúc, hành động, kiểm tra điều kiện đến nhập/xuất dữ liệu.
Bản chất của flowchart nằm ở khả năng chuyển đổi các quy trình phức tạp, nhiều nhánh rẽ thành một bức tranh dễ hiểu. Thay vì đọc một tài liệu dài dòng mô tả các bước, người dùng chỉ cần nhìn vào sơ đồ là nắm bắt được toàn bộ logic vận hành.
Flowchart được sử dụng rộng rãi trong nhiều lĩnh vực như lập trình phần mềm, quản lý quy trình kinh doanh, sản xuất công nghiệp, logistics và giáo dục. Công cụ này giúp các nhóm làm việc dễ dàng phát hiện điểm nghẽn, tối ưu hóa quy trình và giảm thiểu sai sót.
Lịch sử hình thành và phát triển của Flowchart
Flowchart không phải là phát minh của thời đại số. Năm 1921, Frank Gilbreth, một kỹ sư công nghiệp người Mỹ, đã giới thiệu “Process Flow Charts” cho Hiệp hội Kỹ sư Cơ khí Hoa Kỳ. Đây được xem là tiền thân của flowchart hiện đại.
Đến những năm 1940, Herman Goldstine và John von Neumann đã phát triển flowchart thành công cụ lập trình máy tính. Họ sử dụng sơ đồ này để mô tả các thuật toán trước khi viết mã. Từ đó, flowchart trở thành ngôn ngữ chung cho các lập trình viên trên toàn thế giới.
Ngày nay, với sự phát triển của phần mềm chuyên dụng như Microsoft Visio, Lucidchart, Draw.io và các công cụ AI, việc tạo flowchart trở nên nhanh chóng và dễ dàng hơn bao giờ hết. Các doanh nghiệp hiện đại sử dụng flowchart không chỉ trong lập trình mà còn trong quản lý quy trình, đào tạo nhân viên và tối ưu hóa vận hành.

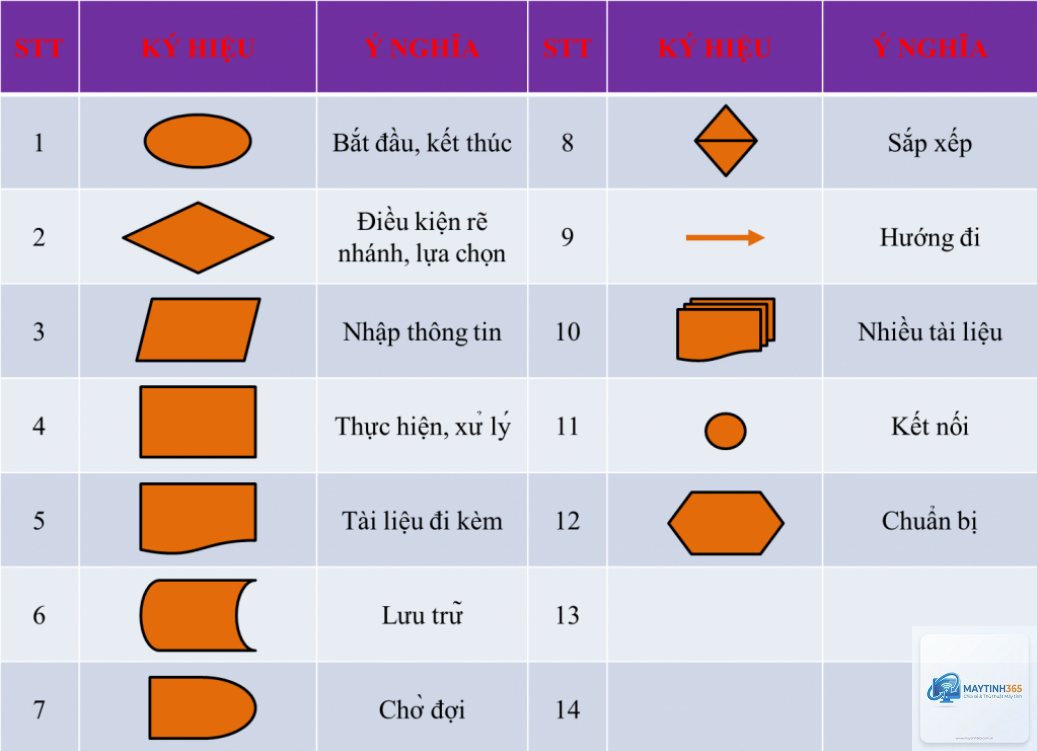

Các ký hiệu cơ bản trong Flowchart
Để đọc và vẽ flowchart chính xác, bạn cần nắm vững các ký hiệu tiêu chuẩn.
| Ký hiệu | Tên gọi | Ý nghĩa |
|---|---|---|
| Hình oval | Terminator | Điểm bắt đầu hoặc kết thúc quy trình |
| Hình chữ nhật | Process | Một bước hành động hoặc thao tác cụ thể |
| Hình thoi | Decision | Điểm ra quyết định với hai hoặc nhiều nhánh |
| Hình bình hành | Input/Output | Nhập dữ liệu hoặc xuất kết quả |
| Hình chữ nhật bo tròn | Predefined Process | Quy trình con đã được định nghĩa trước |
| Mũi tên | Flow Line | Hướng di chuyển của quy trình |
| Hình chữ nhật đôi | Document | Tài liệu hoặc báo cáo |
Phân loại Flowchart phổ biến
Flowchart quy trình (Process Flowchart)
Đây là loại phổ biến nhất, mô tả tuần tự các bước trong một quy trình sản xuất hoặc kinh doanh. Ví dụ: quy trình xử lý đơn hàng từ khi khách đặt mua đến khi giao hàng thành công.
Flowchart hệ thống (System Flowchart)
Loại này tập trung vào luồng dữ liệu và kiểm soát trong một hệ thống máy tính hoặc mạng lưới. Nó thường được sử dụng trong thiết kế kiến trúc phần mềm và cơ sở dữ liệu.
Flowchart dữ liệu (Data Flowchart)
Còn gọi là Data Flow Diagram (DFD), loại này biểu diễn cách dữ liệu di chuyển qua hệ thống, bao gồm các nguồn, đích và kho lưu trữ dữ liệu.
Flowchart chương trình (Program Flowchart)
Được lập trình viên sử dụng để mô tả logic của một thuật toán hoặc chương trình cụ thể. Mỗi bước tương ứng với một đoạn mã trong code.
Lợi ích vượt trội khi sử dụng Flowchart
Flowchart mang lại nhiều lợi ích thiết thực cho tổ chức và cá nhân.
- Phát hiện điểm nghẽn: Dễ dàng nhận ra các bước gây chậm trễ hoặc lãng phí trong quy trình.
- Giảm thiểu sai sót: Khi quy trình được vẽ rõ ràng, nhân viên khó bỏ sót bước hoặc làm sai thứ tự.
- Tiết kiệm thời gian đào tạo: Nhân viên mới có thể hiểu quy trình chỉ trong vài phút thay vì đọc tài liệu dài.
- Hỗ trợ ra quyết định: Các điểm quyết định được thể hiện rõ ràng, giúp nhà quản lý đánh giá các lựa chọn.
- Chuẩn hóa quy trình: Tạo ra một ngôn ngữ chung cho toàn bộ tổ chức, đảm bảo mọi người hiểu giống nhau.
Hạn chế cần lưu ý khi sử dụng Flowchart
Bên cạnh những ưu điểm, flowchart cũng có một số hạn chế nhất định:
- Khó biểu diễn quy trình phức tạp: Với quy trình có hàng trăm bước, flowchart trở nên cồng kềnh và khó đọc.
- Tốn thời gian vẽ ban đầu: Việc tạo một flowchart chi tiết đòi hỏi thời gian và công sức đáng kể.
- Không phù hợp cho quy trình thay đổi liên tục: Nếu quy trình thay đổi thường xuyên, flowchart nhanh chóng lỗi thời.
- Thiếu tính linh hoạt: Flowchart thường cứng nhắc, khó thể hiện các ngoại lệ hoặc tình huống bất ngờ.
So sánh Flowchart với các công cụ trực quan hóa khác
| Tiêu chí | Flowchart | Mind Map | Gantt Chart | UML Diagram |
|---|---|---|---|---|
| Mục đích chính | Mô tả quy trình tuần tự | Khai thác ý tưởng | Quản lý tiến độ dự án | Thiết kế hệ thống phần mềm |
| Đối tượng sử dụng | Mọi lĩnh vực | Cá nhân, nhóm sáng tạo | Quản lý dự án | Lập trình viên, kiến trúc sư phần mềm |
| Mức độ chi tiết | Cao | Trung bình | Thấp | Rất cao |
| Khả năng thể hiện thời gian | Không | Không | Có | Có (Sequence Diagram) |
Hướng dẫn vẽ Flowchart chuyên nghiệp từng bước
Bước 1: Xác định mục tiêu và phạm vi
Trước khi vẽ, bạn cần trả lời các câu hỏi: Flowchart này dùng để làm gì? Ai sẽ đọc nó? Quy trình bắt đầu từ đâu và kết thúc ở đâu? Việc xác định rõ phạm vi giúp bạn tránh vẽ lan man.
Bước 2: Liệt kê tất cả các bước
Ghi lại tất cả các bước trong quy trình, từ bước đầu tiên đến bước cuối cùng. Đừng bỏ qua bất kỳ chi tiết nhỏ nào. Sử dụng giấy note hoặc công cụ ghi chú để dễ dàng sắp xếp lại thứ tự.
Bước 3: Xác định điểm quyết định
Trong quy trình, những điểm nào cần đưa ra quyết định? Ví dụ: “Kiểm tra hàng tồn kho” có thể dẫn đến hai nhánh: “Còn hàng” hoặc “Hết hàng”. Mỗi nhánh sẽ dẫn đến các bước tiếp theo khác nhau.
Bước 4: Sắp xếp theo trình tự logic
Sắp xếp các bước theo đúng thứ tự thực hiện. Đảm bảo luồng đi từ trên xuống dưới hoặc từ trái sang phải, tránh các đường chéo chồng chéo gây khó đọc.
Bước 5: Vẽ sơ đồ bằng ký hiệu chuẩn
Sử dụng các ký hiệu tiêu chuẩn đã đề cập ở phần trên. Bắt đầu bằng hình oval “Bắt đầu”, kết thúc bằng hình oval “Kết thúc”. Các bước hành động dùng hình chữ nhật, điểm quyết định dùng hình thoi.
Bước 6: Kiểm tra và tối ưu
Sau khi vẽ xong, kiểm tra lại toàn bộ sơ đồ. Có bước nào bị thiếu không? Luồng có logic không? Có thể đơn giản hóa bước nào không? Nhờ đồng nghiệp xem lại để phát hiện lỗi.
Ứng dụng thực tế của Flowchart trong các lĩnh vực
Trong lập trình phần mềm

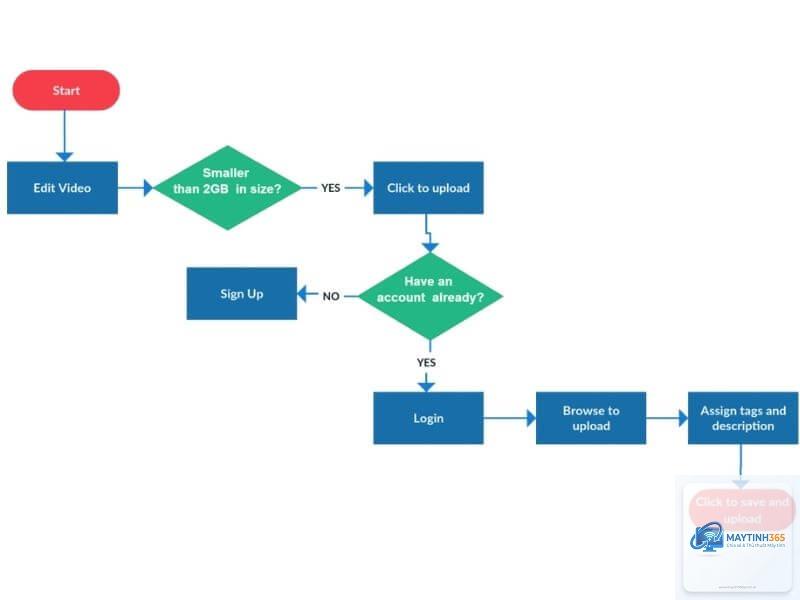

Lập trình viên sử dụng flowchart để thiết kế thuật toán trước khi viết code. Ví dụ, flowchart cho chức năng đăng nhập bao gồm các bước: nhập tên đăng nhập và mật khẩu, kiểm tra thông tin, nếu đúng thì vào hệ thống, nếu sai thì thông báo lỗi và yêu cầu nhập lại.
Trong quản lý quy trình kinh doanh

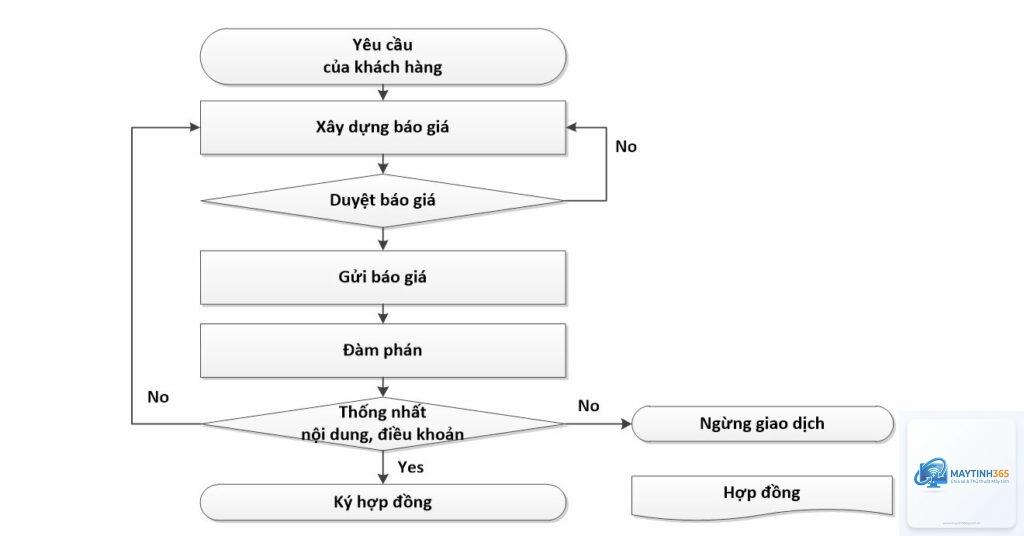

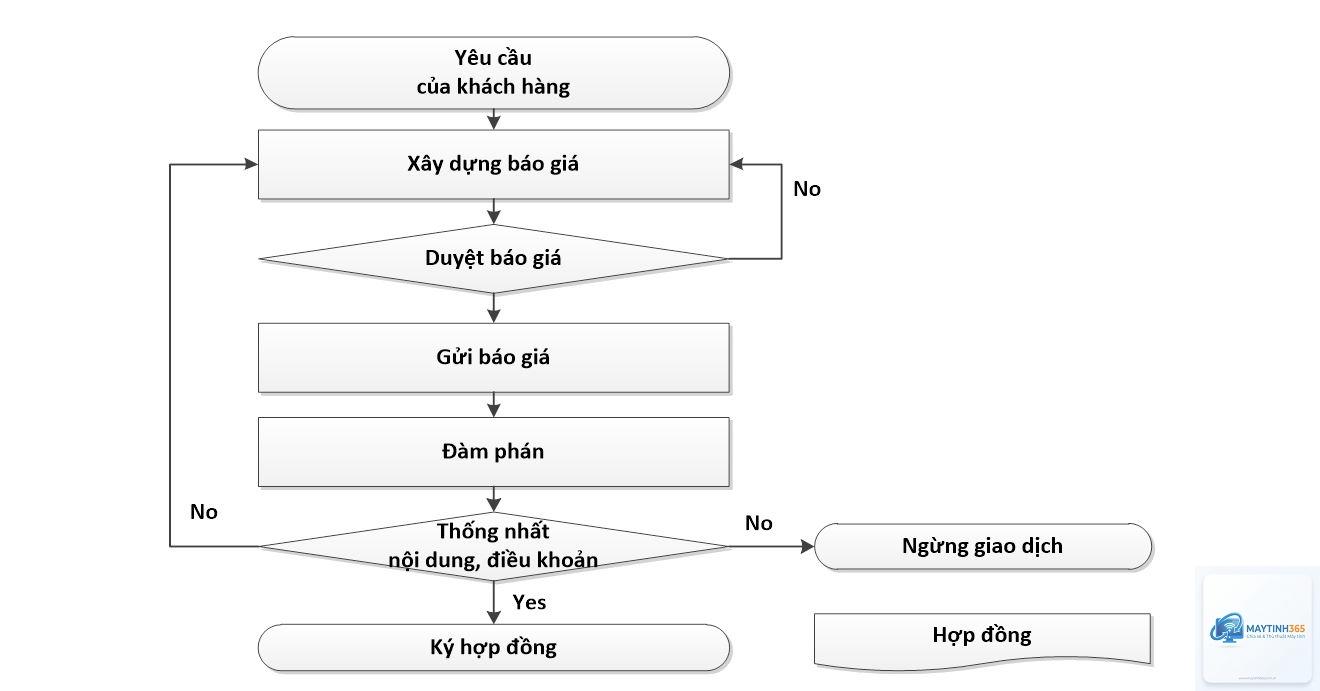

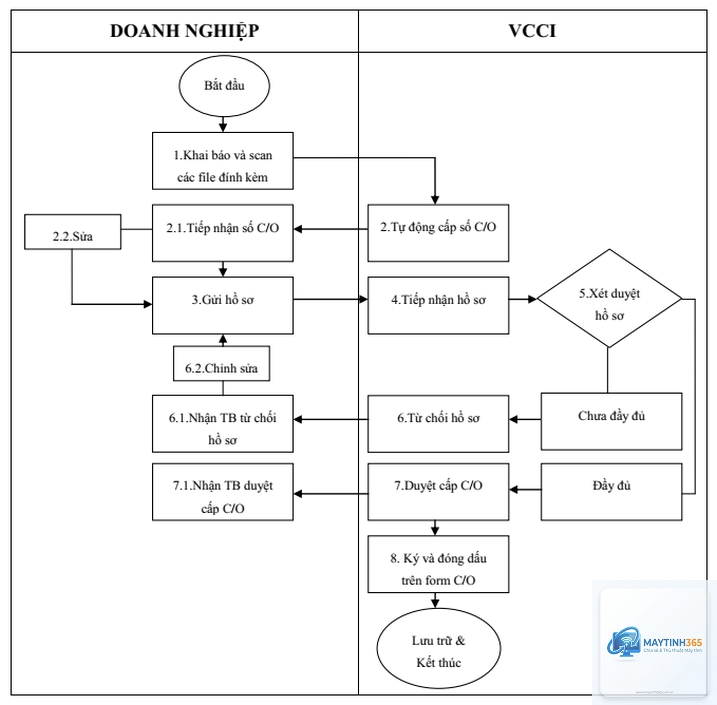

Các doanh nghiệp sử dụng flowchart để chuẩn hóa quy trình xử lý đơn hàng, quy trình tuyển dụng, quy trình khiếu nại khách hàng. Một công ty thương mại điện tử có thể vẽ flowchart quy trình từ khi khách đặt hàng đến khi nhận được hàng, bao gồm các bước kiểm tra kho, đóng gói, vận chuyển và xác nhận giao hàng.
Trong sản xuất công nghiệp
Flowchart được dùng để mô tả quy trình sản xuất từ nguyên liệu thô đến thành phẩm. Các kỹ sư sử dụng flowchart để tối ưu hóa dây chuyền sản xuất, giảm thời gian chết và tăng năng suất.
Trong giáo dục và đào tạo
Giáo viên sử dụng flowchart để giải thích các khái niệm phức tạp như vòng tuần hoàn nước, quy trình quang hợp hay các thuật toán toán học. Học sinh dễ dàng hình dung và ghi nhớ kiến thức hơn.
Sai lầm thường gặp khi vẽ Flowchart và cách tránh
- Sử dụng quá nhiều ký hiệu: Nhiều người mới bắt đầu sử dụng quá nhiều loại ký hiệu khác nhau, gây rối mắt. Cách khắc phục: chỉ sử dụng các ký hiệu cơ bản, thêm ký hiệu phức tạp khi thực sự cần thiết.
- Thiếu điểm bắt đầu và kết thúc: Một flowchart không có điểm bắt đầu và kết thúc sẽ gây khó hiểu cho người đọc. Luôn đánh dấu rõ ràng bằng hình oval.
- Đường kẻ chồng chéo: Khi có nhiều nhánh, các đường kẻ dễ bị chồng lên nhau. Sử dụng các điểm nối (connector) để tránh tình trạng này.
- Không kiểm tra tính logic: Nhiều flowchart có lỗi logic như vòng lặp vô hạn hoặc thiếu nhánh cho điều kiện. Luôn kiểm tra kỹ trước khi công bố.
- Quá chi tiết hoặc quá sơ sài: Cân bằng giữa chi tiết và tổng quan. Quá chi tiết gây rối, quá sơ sài thiếu thông tin.
Lưu ý quan trọng khi làm việc với Flowchart
Khi thiết kế flowchart, hãy luôn đặt mình vào vị trí người đọc. Một flowchart tốt phải dễ hiểu ngay cả với người không chuyên. Sử dụng màu sắc hợp lý để phân biệt các loại bước khác nhau, nhưng đừng lạm dụng quá nhiều màu.
Đảm bảo flowchart của bạn luôn được cập nhật. Khi quy trình thay đổi, hãy cập nhật ngay sơ đồ tương ứng. Một flowchart lỗi thời còn nguy hiểm hơn không có flowchart.
Sử dụng phần mềm chuyên dụng để vẽ flowchart thay vì vẽ tay. Các công cụ như Lucidchart, Microsoft Visio, Draw.io cho phép bạn dễ dàng chỉnh sửa, chia sẻ và cộng tác với đồng nghiệp.
Câu hỏi thường gặp về Flowchart
Flowchart khác gì so với sơ đồ tư duy?
Flowchart tập trung vào quy trình tuần tự và logic, trong khi sơ đồ tư duy (mind map) tập trung vào khai thác ý tưởng và kết nối các khái niệm. Flowchart có cấu trúc chặt chẽ hơn và tuân theo các ký hiệu tiêu chuẩn.
Có cần phải học vẽ flowchart không?
Không bắt buộc nhưng rất nên học. Kỹ năng vẽ flowchart giúp bạn tư duy logic hơn, dễ dàng trình bày ý tưởng và làm việc nhóm hiệu quả. Đây là kỹ năng mềm quan trọng trong nhiều ngành nghề.
Phần mềm nào tốt nhất để vẽ flowchart?
Không có phần mềm tốt nhất tuyệt đối, tùy thuộc vào nhu cầu. Lucidchart phù hợp cho team làm việc online, Microsoft Visio mạnh về tính năng chuyên nghiệp, Draw.io miễn phí và dễ sử dụng. Bạn cũng có thể dùng các công cụ AI như ChatGPT để tạo flowchart tự động.
Flowchart có thể dùng trong quản lý dự án không?
Có, flowchart rất hữu ích trong quản lý dự án. Nó giúp mô tả quy trình làm việc, xác định trách nhiệm của từng thành viên và phát hiện các điểm có thể gây chậm tiến độ. Tuy nhiên, để quản lý thời gian và nguồn lực, bạn nên kết hợp với Gantt chart.
Làm thế nào để flowchart dễ đọc hơn?
Để flowchart dễ đọc, hãy giữ cho nó đơn giản, sử dụng các ký hiệu tiêu chuẩn, sắp xếp các bước theo thứ tự logic từ trên xuống dưới, sử dụng màu sắc nhất quán và thêm chú thích khi cần thiết. Tránh vẽ quá nhiều bước trên một trang, nếu quy trình dài hãy chia thành nhiều flowchart nhỏ.
Kết luận
Flowchart là công cụ không thể thiếu trong thế giới hiện đại, giúp biến những quy trình phức tạp thành hình ảnh trực quan dễ hiểu. Từ lập trình viên, quản lý dự án, kỹ sư sản xuất đến giáo viên, ai cũng có thể hưởng lợi từ việc sử dụng flowchart.
Việc nắm vững cách vẽ và đọc flowchart không chỉ giúp bạn làm việc hiệu quả hơn mà còn phát triển tư duy logic và khả năng giải quyết vấn đề. Hãy bắt đầu áp dụng flowchart vào công việc hàng ngày của bạn ngay hôm nay. Bắt đầu từ những quy trình đơn giản như quy trình pha cà phê buổi sáng, quy trình soạn email công việc, và dần dần mở rộng sang các quy trình phức tạp hơn trong tổ chức của bạn.
Flowchart không chỉ là công cụ, mà còn là ngôn ngữ chung giúp các thành viên trong tổ chức hiểu nhau hơn, làm việc ăn ý hơn và đạt được hiệu suất cao hơn. Đầu tư thời gian để học và sử dụng flowchart chính là đầu tư cho sự phát triển bền vững của bạn và tổ chức.
